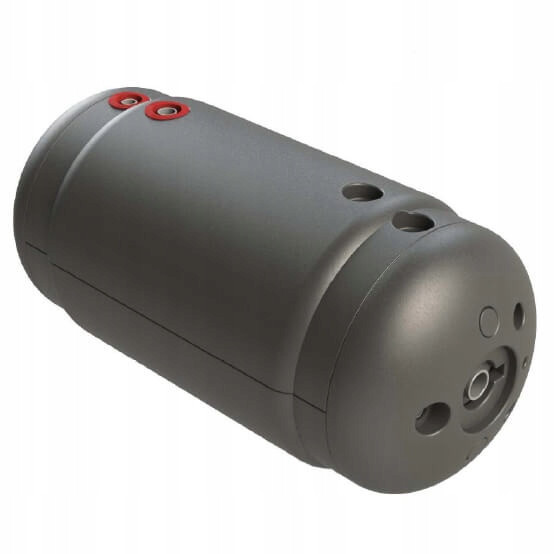

ELEKTROMET WGJ-G 100 L

Podgrzewacz wymiennik bufor bojler CWU w polistyrenie dwupłaszczowy

Dane techniczne:

• Pojemność rzeczywista podgrzewacza:  104 dm³


• Powierzchnia wymiennika: 0,7 m²


• Wydajność ciepłej wody użytkowej 80/10/45°C /70/10/45°C/ 60/10/45°C*: 462/357/275 dm³/h


• Moc grzewcza 80/10/45°C /70/10/45°C/ 60/10/45°C*: 17,6/15,4/11 kW


• Przepływ wody grzewczej: 1,35 m²/h


• Strata ciśnienia: 32 mbar


• Straty postojowe**: 27 W


• Klasa efektywności energetycznej: A


• Wskaźnik mocy N1: 1


• Parametry pracy zbiornika zbiornika wody użytkowej: max. ciśnienie i temperatura robocza pr = 0,6 MPa tr = 80°C


• Parametry czynnika grzewczego:  max. ciśnienie i temperatura robocza pr = 0,2 MPa tr = 100°C


• Ciężar podgrzewacza bez wody: 51 kg

*10°C – temperatura wody użytkowej na zasilaniu *45°C – temperatura ciepłej wody użytkowej *60°C, 70°C, 80°C – temperatura wody grzewczej na wejściu do wężownicy lub wymiennika płaszczowego **Zgodnie z obowiązującym od 26 września 2015 r. Rozporządzeniem komisji UE nr 812/2013

Właściwości:

Urządzenia te mają zbiorniki ciśnieniowe na wodę użytkową wykonane z blachy stalowej pokrytej wewnątrz warstwą specjalnej, wysokotemperaturowej emalii ceramicznej, która tworząc szklistą powłokę chroni je przed korozją. Dodatkowym zabezpieczeniem antykorozyjnym zbiorników jest anoda magnezowa, której działanie opiera się na różnicy potencjałów elektrochemicznych materiału zbiornika i anody. W omawianych podgrzewaczach, zbiornik na wodę użytkową po zewnętrznej stronie opasany jest dodatkowym płaszczem stalowym tworzącym wymiennik o dużej powierzchni grzewczej. Pozwala to na szybkie podgrzanie wody użytkowej przez wodę kotłową przepływającą w przestrzeni między płaszczyznami.

Wymiennik dwupłaszczowy jest jednym z najwydajniejszych wymienników lecz w podstawowej wersji czynnik grzewczy przepływa po najmniejszej linii oporu od wlotu do wylotu dwupłaszcza. Pozostawia to część powierzchni wymiennika niemal w strefie martwej, w której odbywa się tylko śladowa wymiana ciepła, gdyż nie dopływa tam odpowiednia ilość ciepłej wody z kotła. Wprowadzone przegrody w wymienniku najpierw rozdzielają wpadającą strugę wody na dwie równe połówki, a następnie kierują ją zakolami w dół do wyjścia z wymiennika. Wymusza to przepływ wody przez całą powierzchnię płaszcza wodnego, a co za tym idzie zwiększa jego wydajność.

Wymienniki i podgrzewacze WGJ-g dwupłaszczowe TURBO przystosowane są do zamontowania grzałki elektrycznej na korku 1½”, w tym szczególnie produkowanej przez ZUG ELEKTROMET grzałki typu EJK z izolowanymi elementami grzejnymi, które nie pobierają prądu ochronnego jaki generuje anoda magnezowa dla ochrony antykorozyjnej zbiornika. Zwiększa to trwałość zbiornika i żywotność anody magnezowej.

Wymiary:

• D mm 532


• H mm 1020


• E mm 820


• F mm 705


• A mm 190


• B mm 305
