Egycsaládos kaputelefon készlet - Scaitel/Miwus

ZESTAW DOMOFONOWY JEDNORODZINNY Z PANELEM MIWUS ORAZ UNIFONEM SCAITEL

KOD PRODUCENTA: 5025/321

W skład zestawu wchodzą:

• Unifon SCAITEL nr ref. 1132 - 1szt


• Panel MIWUS z jednym przyciskiem wywołania nr ref. 5025/1D - 1szt


• Zasilacz 18A2 - 1szt


• Instrukcja obsługi, montażu i instalacji

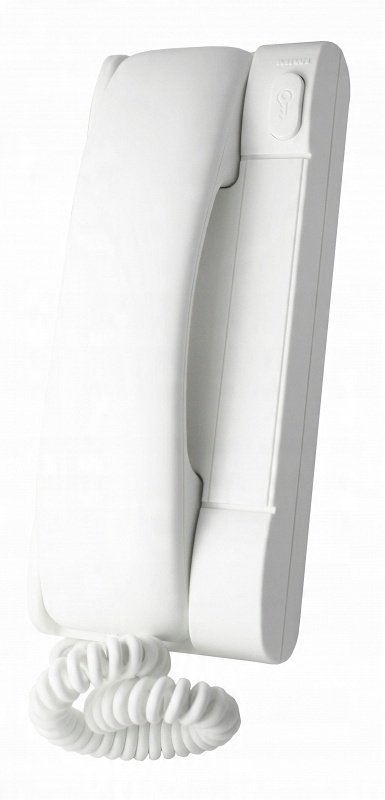

UNIFON SCAITEL 1132

Najważniejsze cechy:

• Jeden z najpopularniejszych unifonów firmy Urmet


• Obudowa wykonana z wysokiej jakości tworzywa ABS


• Dostosowany do systemów 4, 5 i 6-cio żyłowych (4+n)


• Prosta instalacja - nie wymaga używania lutownicy

Dane techniczne:

• Producent: Urmet


• Nr ref.: 1132


• Linia stylistyczna unifonu: Scaitel


• System: 4+n


• Ilość przycisków: 1


• Ilość przewodów: 5


• Wymiar: 220 x 90 x 69 mm (wys. x szer. x gł.)


• Materiał: ABS


• Kolor: biały


• Montaż: natynkowy

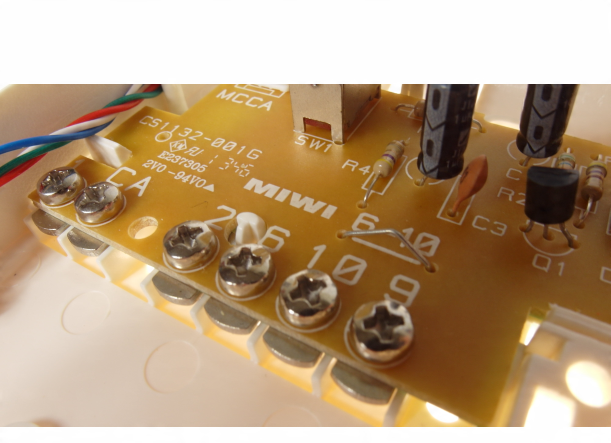

Opis zacisków:

• 1 - głośnik


• CA - wywołanie


• 2 - mikrofon


• 6/10 - masa


• 9 - elektrozaczep

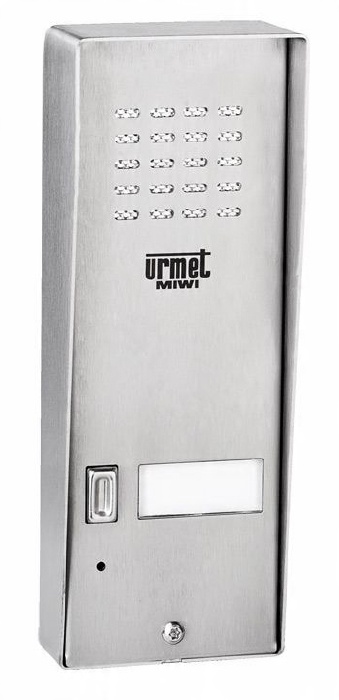

PANEL MIWUS 5025/1D

Dane techniczne:

• Producent: Urmet


• Nr ref.: 5025/1D


• Linia stylistyczna: Miwus


• System: 4+n


• Ilość przycisków: 1


• Montaż: natynkowy


• Napięcie zasilania: 12V AC


• Temperatura pracy: -15°C ÷ +45°C


• Wymiary etykiety opisowej: (wys. x szer.): 13mm x 30mm


• Wymiary (wys. x szer. x gr.): 152 x 56 x 23-35 mm

Opis złącz i zacisków pod przewody:

• 441 „plus” wzmacniacza mikrofonu,


• MK „minus” wzmacniacza mikrofonu,


• GL, GL głośnik panela,


• AC, AC podświetlenie panela.

* Przyciski wywołania zamontowane są na „wsporniku”.

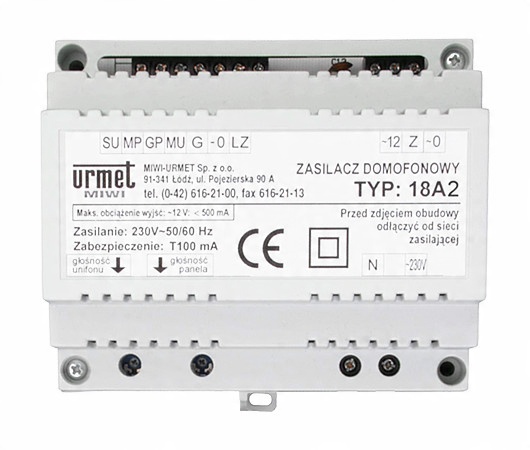

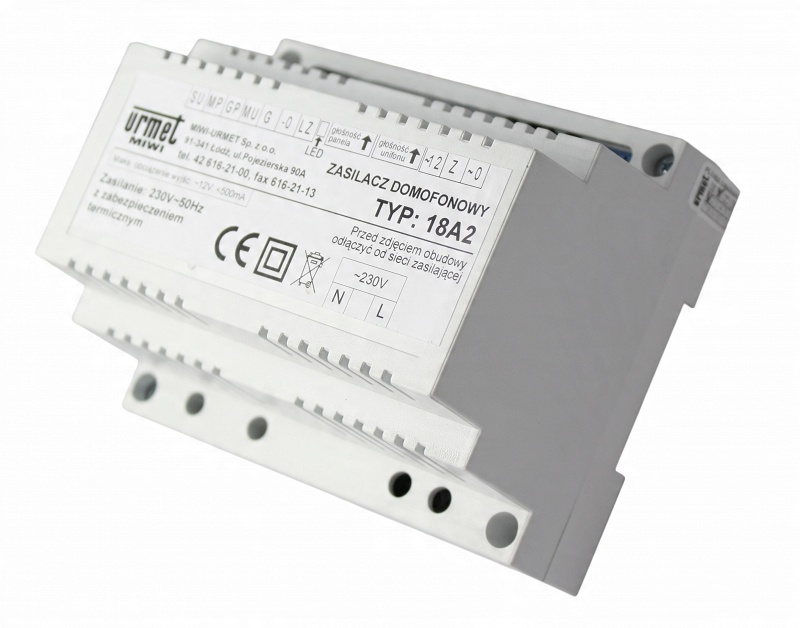

ZASILACZ 18A2

Właściwości:

• Najnowsza generacja zasilaczy produkcji URMET


• Przystosowany do systemu 4+N


• Niezależna regulacja wzmocnienia głośnika i mikrofonu


• Uniwersalny montaż: bezpośrednio na ścianie lub na szynie DIN


• W zestawie dedykowana maskownica na przewody


• Wykonanie z tworzywa ABS


• Współpracuje z panelami MIWI, MIWUS, mod. 1127 oraz z panelami z modułami rozmównymi MR2 (mod. 725), 1128/501 (Genya, Smyle, Aura)


• Obwód z triakiem do sterowania elektrozaczepem


• Wbudowany dwutonowy generator pozwalający na jednoczesne wywołanie jednego lub dwóch unifonów


• Wyposażony w osłonkę zakrywającą zaciski przewodów, co pozwala na bezpieczny montaż zasilacza bez dodatkowej obudowy (np. na ścianie)

Dane techniczne:

• Producent: Urmet


• Nr ref.: 18A2


• System: 4+n


• Wymiar: 110 x 130 x 66mm


• Montaż: szyna DIN


• Napięcie zasilania: 230V AC / 50Hz / 20VA


• Moc: 20VA


• Napięcie wtórne: 12V AC


• Zabezpieczenie: bezpiecznik T100 mA


• Temp. pracy: 0°C ÷ +45°C


• Wyjście EZ: 12 V AC / 500mA

Opis zacisków:

• ~230 V zaciski napięcia zasilania 230 V AC


• ~12 wyjście napięcia zmiennego 12 V AC podświetlenia przycisków panela oraz zasilanie elektrozaczepu;


• ~0 masa dla napięcia 12 V AC;


• -0 masa;


• MU wejście sygnału mikrofonu z unifonów;


• SU wyjście na głośnik unifonu;


• GP zacisk do podłączenia głośnika w module rozmównym panela;


• MP zacisk do podłączenia mikrofonu modułu rozmównego panela;


• G wyjście generatora wywołania do panela z przyciskami;


• LZ sterowanie włączeniem elektrozaczepu (załączenie poprzez zwarcie do masy);


• Z podłączenie elektrozaczepu.
