Ecomess M9021 vízóra 1/2" hidegvíz

OPIS

FIRMA ECOMESS jest producentem wodomierzy jednostrumieniowych mechanicznych typu PICOFLUX wytwarzanych w Polsce na licencji firmy Elster, wodomierzy elektronicznych z wbudowanym modułem radiowym typu i_FLUX oraz systemów radiowego odczytu,stosując wyłącznie najnowocześniejsze technologie i rozwiązania.Urządzenia  mogą pracować w różnorodnych warunkach klimatycznych od Arktyki po najgorętszy tropik, zachowując niezmiennie doskonałe parametry metrologiczne.

WODOMIERZ FABRYCZNIE NOWY PRODUKCJI POLSKIEJ    Ecomess PicoFlux JEDNOSTRUMIENIOWY DN15 1/2 ''  11 cm

WODOMIERZE DOSTĘPNE SĄ DO CIEPŁEJ i ZIMNEJ WODY   PRZY ZAKUPIE PROSIMY O WYBÓR WODOMIERZA

Charakterystyka produktu:

Legalizacja ważna do końca 2029 roku.

- obrotowe i hermetyczne liczydło (odporne na zaparowanie);

- mosiężny korpus i płyta uszczelniająca;

- zabezpieczenie antymagnetyczne: – czteropolowe sprzęgło, – pierścień ekranujący;

- szafirowe łożyskowanie wirnika;

- samoczyszczący system łożyskowania wirnika;

- wewnętrzny system regulacji;

- gładkie dno komory pomiarowej zabezpieczające przed osadzaniem zanieczyszczeń;

- możliwość wyposażenia w wyjście impulsowe K=1l/imp, 10l/imp, 100l/imp;

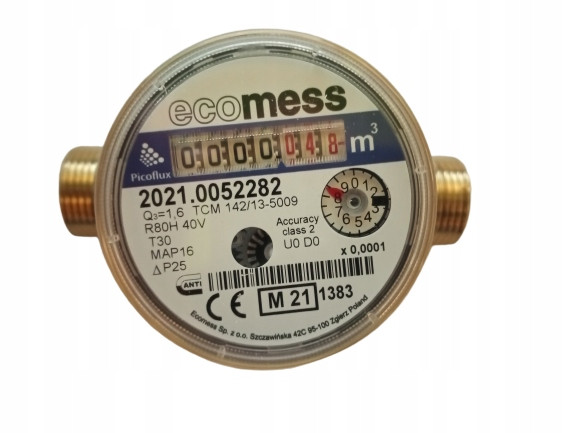

ZDJĘCIE PODGLĄDOWE

l: 180 (orientacyjna długość z półśrubunkami)

L: 110

H: 63

h: 18

B: 60 (szerokość samego liczydła )

D Gwint: 3/4''

Wymiary gwintu wewnętrznego:20 mm

Dane techniczne:

- wodomierz: DN15

- gwint wewnętrzny:20 mm

- długość wodomierza: 110 mm

- rozmiar: standard wodomierza 1/2" o gwincie przyłączy 3/4''

- wysokość wodomierza:63 mm

- strumień ciągły Q3: 1,6 m3/h

- zabudowa: pozioma lub pionowa;

- woda zimna T30, woda ciepła T30/90;

- zakres wskazań liczydła: 9 999,999 m3;

- minimalna wartość działki elementarnej: 0,05 litra;

- klasa dokładności: R80H / R40V – standard;

- Klasa odporności na zaburzenia przepływu: U0/D0

- Certyfikat Badania Typu MID: TCM 142-13-5009;

- Atest higieniczny PZH: BK/W/0212/01/2018

PODSTAWOWE INFORMACJE O WODOMIERZACH

Średnica nominalna dla mieszkania lub domu jednorodzinnego wynosi najczęściej DN15 lub DN20. Dla mieszkania można przyjąć strumień nominalny jako 1,0 lub 1,5 m³/h- Dn15 a dla domu jednorodzinnego - 2,5 m³/h-DN20.

Można dobrać wodomierz o średnicy mniejszej niż przewód. Nie jest dopuszczalne zastosowanie wodomierza o średnicy większej.

Położenie wodomierza (pionowe V czy poziome H) związane jest z tzw. klasą mierniczą wodomierza. Klasa miernicza, określająca dokładność pomiaru, związana jest z położeniem wirnika - jeśli jego oś jest położona pionowo, pomiar jest dokładniejszy. Wodomierze mogą mieć więc dwie klasy miernicze:

klasa A bardzo rzadko stosowana (mierniczo niższa - mniej dokładna; korpus jest zamontowany pionowo - oś wirnika jest w pozycji poziomej);

klasa B R80 (mierniczo wyższa od klasy A; korpus jest zamontowany poziomo - oś wirnika jest w pozycji pionowej).

OZNACZENIA STRUMIENI

Q1 ( Qmin, qmin ) – minimalny strumień objętości wody, powyżej którego wskazania nie powinny przekraczać błędów granicznych dopuszczalnych.

Q2 (Qt, qt) – pośredni strumień objętości wody, który dzieli zakres obciążeń pomiarowych na przedział górny i dolny obciążeń, przy którym błąd graniczny dopuszczalny zmienia wartość.

Qn ( qn) – nominalny strumień objętości wody równy połowie maksymalnego strumienia objętości wody, przy którym wodomierz może pracować przy przepływie ciągłym lub przerywanym i jego wskazania mieszczą się w granicach błędów dopuszczalnych.

Q3 – ciągły największy strumień objętości wody w warunkach znamionowych użytkowania, przy którym wodomierz może pracować przy przepływie ciągłym lub przerywanym i jego wskazania mieszczą się w granicach błędów dopuszczalnych.

Q4 (Qmax) – największy strumień objętości, przy którym wodomierz może pracować w krótkim czasie bez uszkodzenia i przekroczenia błędów granicznych dopuszczalnych.

Stopień dokładności pomiaru wodomierza określany jest przez współczynnik R określający stosunek przepływu Q 3/Q1. Im Q1 mniejsze tzn., im mniejszy przepływ jest prawidłowo pomierzony przez wodomierz, tym współczynnik R jest większy.
