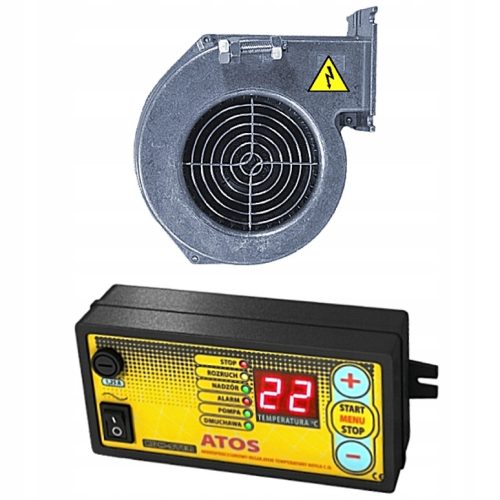

Dmuchawa DM 120 w aluminiowej obudowie

PARAMETRY TECHNICZNE

• Wydajność max: 320 m3/h



• Sprężanie max: 300 Pa



• Kondensator: 2,5 uF / 450 V



• Zasilanie: 230 V / 50 Hz



• Liczba prędkości: 1



• Rodzaj pracy: ciągły



• Klasa szczelności: IP44



• Głośność: 62 dBA



• Temperatura otoczenia: od -15 do 45 OC



• Prędkość obrotowa: 2390 obr./min



• Kołnierz wylotowy: 136 x 92 mm



• Otwór wylotowy: 76 x 51 mm


BUDOWA WENTYLATORA

Dmuchawa składa się z dwóch elementów obudowy aluminiowej. W obudowie zamontowany jest silnik z zewnętrznym wirnikiem wykonanym ze stali cynkowanej. Otwór wlotowy wentylatora przesłonięty jest siatką metalową zabezpieczając tym samym wirnik przed dostaniem się do niego elementów mogących go uszkodzić. Otwór wylotowy zakończony jest kołnierzem z otworami służącymi do zamontowania dmuchawy. Wszystkie połączenia elektryczne umieszczono w puszce przyłączeniowej wykonanej z materiału izolacyjnego. Silnik dmuchawy przystosowany jest do płynnej regulacji prędkości obrotów ustawianych poprzez parametry sterownika. Zastosowano silnik niemieckiej firmy Ziehl-Abegg, który charakteryzuje wysoka jakość wykonania oraz trwałość elementów mechanicznych i elektrycznych. Silnik nie jest tanim chińskim zamiennikiem. Wentylator posiada deklarację zgodności CE - rok naniesienia 2014. Oświadczamy, że każda dmuchawa posiada Deklarację zgodności określającą zgodność z dyrektywami: niskonapięciową, kompatybilności elektromagnetycznej oraz polskimi normami.

Wysoka jakość wykonania oraz elementy najwyższej jakości gwarantują długoletnią i bezawaryjną pracę. Nasze wyroby objęte są 24 miesięcznym okresem gwarancyjnym. Okres gwarancyjny nie może jednak przekroczyć 30 miesięcy licząc od daty produkcji. Do każdej dmuchawy załączona jest instrukcja wraz z kartą gwarancyjną. Producent zastrzega sobie prawo do zmian technicznych, konstrukcyjnych i dokumentacji dmuchawy związanych z udoskonalaniem wyrobu i wiążącymi się z tym modernizacjami.

Sterownik ATOS przeznaczony do sterowania:

• dmuchawą,


• pompą CO,


• pompą CWU


• wyjście z wtyczką na termostat pokojowy

Regulator ATOS jest przeznaczony do sterowania wentylatorem nadmuchowym w kotłach c.o. oraz do załączania pompy obiegowej. Wyposażony w dodatkowe wyjście umożliwiające podłączenie termostatu pokojowego pozwala także na utrzymywanie zadanej temperatury w pomieszczeniu. Sterownik posiada bardzo dużo nowych funkcji. Charakteryzuje się prostą obsługą oraz niezawodnym działaniem.

SPECYFIKACJA TECHNICZNA

• Zasilanie: 230 V 50 hz

• Obciążenie wyjścia: max 600 W

• Długość rurki czujnika: 65 mm

• Długość przewodów: 150 cm

• Funkcja ANTY STOP: TAK

• Funkcja ANTY MRÓZ: TAK

• Współpraca z termostatem pokojowym: TAK

• Regulacja Temperatury w zakresie 40-90 stopni: TAK

• Diody sygnalizujące pracę urządzenia: TAK (6 x led)

• Funkcja ANTY STOP i ANTY MRÓZ: TAK

• Sygnalizacja akustyczna alarmów: TAK

• Kontrola wykrycia braku opału: TAK

• Procentowa ( co 1 procent) regulacja mocy dmuchawy: TAK ( nie tak jak w innych np. 6 biegów)

• Miedziana rurka czujnika: TAK

• Mikroprocesor: TAK

• Niezależna regulacja obrotów dmuchawy podczas grzania i podczas przedmuchów : TAK

• Ochrona producenta 3 lata: TAK

• Gniazdo bezpiecznika na zewnątrz: TAK

• Panel czołowy z poliwęglanu: TAK
