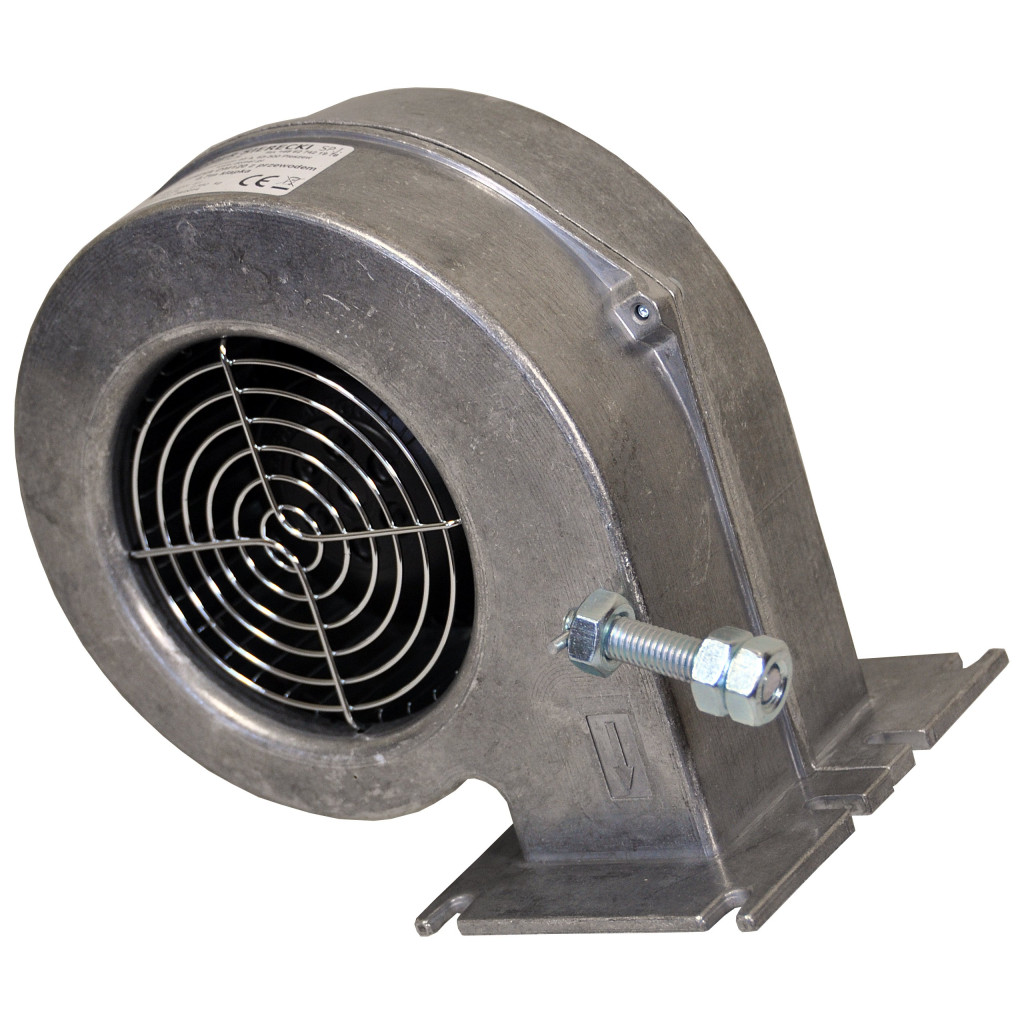

Fúvó nagy csatlakozókerettel finom kemencéhez, csappantyúval a kimenetnél

DM 120 fúvó típus alumínium házban

TERMÉK SZIMBÓLUMA: 10298

Különleges jellemzők:

• lengyel termék
• kiváló minőség
• közvetlenül a gyártótól
• alumínium ház
• nagy hatékonyság
• motor a német Ziehl-Abegg cégtől

MŰSZAKI PARAMÉTEREK

Teljesítmény max: 320 m3/h

Tömörítés max: 300 Pa

Kondenzátor: 2,5 uF/450 V

Motor teljesítmény: 80 W

Tápegység: 230 V/50 Hz

Sebességek száma: 1

Munka típusa: folyamatos

Szivárgási osztály: IP44

Kötet: 62 dBA

Környezeti hőmérséklet: -15-től 45 C fokig

Forgási sebesség: 2390 ford./perc

Kimeneti karima: 136 x 92 mm

Kimeneti nyílás: 76 x 51 mm

ÉPÜLETELEMEK

Motor: 80 W

Lakásfestés: M0 - nincs festés

Bemeneti redőny: PB0 - redőny nélkül

Kimeneti szárny: K1 - belső szárny - rögzítés 1

Hall érzékelő: H0 - Hall érzékelő nélkül

Tápkábel: PW07 - kábel comp dugóval, hossza 0,7 m

Lehet: PP4 - 4-es pozícióban lehet

Összeszerelés szimbóluma: DM 120-M0-PB0-K1-H0-PW07-PP4-2,5UF-ZAB

SORS

A ventilátort úgy tervezték, hogy tiszta levegőt fújjon a központi fűtésű kazánok tűzterébe. Helyiségek és technológiai eszközök általános szellőztetésénél is használják. Alapvető alkalmazás - szénkazánok, retortatápláló kazánok 15 - 50 kW. A kazán szerkezetétől, az adagoló méretétől és az egyes gyártók gyártási módjától függően ezek a fúvók nagyobb teljesítményű kazánokban is használhatók.

VENTILÁTOR ÉPÍTÉS

A fúvó két alumínium házelemből áll. A házba horganyzott acélból készült külső forgórészű motor van szerelve. A ventilátor bemeneti nyílását fémháló borítja, így védi a rotort az azt károsító elemek behatolásától. A kiömlőnyílás a fúvó felszerelésére szolgáló lyukakkal ellátott karimában végződik. Minden elektromos csatlakozást szigetelőanyagból készült csatlakozódobozba helyeztek. A fúvómotor úgy van kialakítva, hogy zökkenőmentesen állítsa be a vezérlő paraméterei által beállított forgási sebességet. A német Ziehl-Abegg cég motorját használták, amelyet a magas színvonalú kivitelezés, valamint a mechanikai és elektromos elemek tartóssága jellemez. A motor nem olcsó kínai csere. A ventilátor CE megfelelőségi nyilatkozattal rendelkezik - alkalmazás éve 2014. Kijelentjük, hogy minden fúvó rendelkezik megfelelőségi nyilatkozattal, amely meghatározza a következő irányelveknek való megfelelést: kisfeszültség, elektromágneses kompatibilitás és lengyel szabványok.

A kiváló minőségű kidolgozás és a legmagasabb minőségű elemek garantálják a hosszú távú és hibamentes működést. Termékeinkre 24 hónapos garanciaidő vonatkozik. A jótállási idő azonban nem haladhatja meg a gyártás időpontjától számított 30 hónapot. Minden ventilátorhoz használati utasítás és jótállási jegy tartozik. A gyártó fenntartja a jogot, hogy a fúvón műszaki, tervezési és dokumentációs változtatásokat hajtson végre a termékfejlesztéssel és a kapcsolódó korszerűsítésekkel kapcsolatban.

TERMÉK FOTÓGALÉRIA

A fúvó rögzítő karima és a furattávolság szabványosított, és illeszkedik a legtöbb kemencéhez a lengyel piacon. Mellékelten található egy részletes rajz méretekkel.
