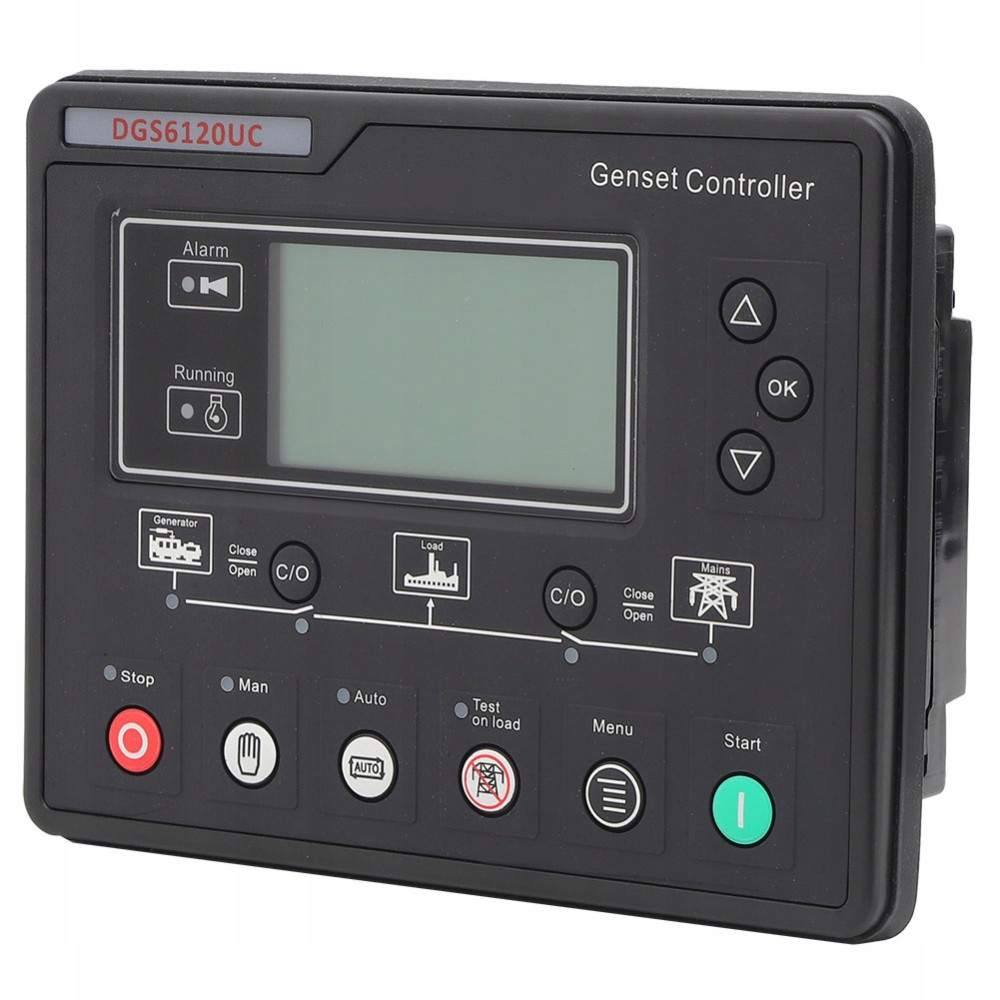

DGS6120UC összesített vezérlőmodul

Funkcja:

1. Dodano funkcję monitorowania mocy i automatycznej kontroli przełączania wytwarzania energii (AMF).

2. Wyświetlacz LCD z podświetleniem, opcjonalny interfejs językowy, obsługa przyciskiem.

3. Klawiszem testu obciążenia można wprowadzić sterownik w ręczny tryb testowy. W tym trybie, gdy generacja jest normalna, agregat prądotwórczy automatycznie załaduje pracę.

4. Dostępny w 8 językach (chiński, angielski, hiszpański, rosyjski, portugalski, turecki, polski, francuski).

5. Wykonane z najwyższej jakości tworzyw sztucznych zapewniających długą żywotność i stabilną pracę.

Specyfikacja:

• Stan: 100% nowy


• Typ artykułu: kontroler agregatu


• Materiał: tworzywo sztuczne


• Kolor: jak pokazano na zdjęciach


• Normalne opóźnienie napięcia sieciowego: (0-3600) S


• Opóźnienie nieprawidłowego napięcia sieciowego: (0-3600s


• Próg niskiego napięcia sieciowego: (30-620) V


• Próg wysokiego napięcia sieciowego: (30 620)V


• Interwał przełączania: (0-99,9) S


• Opóźnienie włączenia: (0-3600) S


• Zatrzymaj opóźnienie: (0-3600) S


• Godziny rozpoczęcia: (1-10)


• Czas nagrzewania: (0-300) S


• Czas rozpoczęcia: (3-60) S


• Początkowy czas interwału: (3-60) S


• Bezpieczny czas pracy: (1-60) S


• Czas bezczynności podczas uruchamiania: (0-3600) S


• Szybki czas nagrzewania: (0-3600) S


• Czas szybkiego chłodzenia: (0-3600) S


• Zatrzymaj czas bezczynności: (0-3600) S


• Czas wyłączenia: (0-120) S


• Oczekiwanie na opóźnienie zatrzymania: (0-120)S


• Opóźnienie zamknięcia przełącznika: (0-10) S


• Zęby silnika: (10-300)


• Nienormalne opóźnienie wytwarzania energii: (0-20.0) S


• Generowanie przepięcia Próg wyłączenia: (30-620) V


• Generowanie Próg wyłączenia podnapięciowego: (30-620) V


• Próg wyłączenia przy niskiej prędkości: (0-6000) obr./min


• Próg wyłączenia z powodu nadmiernej prędkości: (0-6000) obr./min


• Próg wyłączenia poniżej częstotliwości: (0-75,0) Hz


• Próg wyłączenia przy nadmiernej częstotliwości: (0-75,0) Hz


• Próg wyłączenia z powodu nadmiernej temperatury: (80-140)C


• Wartość regulacji wyłączenia przy niskim ciśnieniu oleju: (0-400) Kpa


• Próg niskiego poziomu paliwa: (0-100)%


• Opóźnienie utraty sygnału prędkości: (0-20.0) S


• Próg awarii ładowania: (0-30) V


• Próg przepięcia akumulatora: (12-40) V


• Próg niskiego napięcia akumulatora: (4-30) V


• Instrukcje Instalacji:


• Ten dokument instruktażowy zawiera wytyczne dotyczące szybkiej obsługi podczas korzystania z kontrolera serii DGS6100UC. Szczegółowe informacje znajdują się w standardowej instrukcji.


• Istnieją cztery następujące modele serii DGS6100U:


• Model DGS6110U/6110UC służy do samodzielnego sterowania automatyką.


• DGS6120U/6120UC dodaje monitorowanie zasilania sieciowego i funkcję automatycznego przełączania generowania sieci (AMF) na podstawie DGS6110U/6110UC


• Uwaga 1: DGS6110UC/6120UC ma interfejs RS485, DGS6110U/6120U nie ma interfejsu RS485.


• Uwaga 2: Poniższy tekst wykorzystuje DGS6110UC/6120UC jako przykłady.


• Opis funkcji klucza:


• Przycisk zatrzymania/resetowania


• ·W trybie ręcznym/automatycznym można zatrzymać pracujący agregat.


• W stanie alarmowym agregatu prądotwórczego każdy alarm wyłączenia można zresetować.


• ·W trybie zatrzymania naciśnij ten przycisk przez ponad 3 sekundy, aby sprawdzić, czy wskaźnik na panelu działa normalnie (test światła). Podczas wyłączania naciśnij ten klawisz ponownie, aby szybko zatrzymać.


• Przycisk zasilania


• ·W trybie ręcznym lub ręcznym trybie testowym naciśnij ten przycisk, aby uruchomić agregat stacjonarny


• Przycisk ręczny Naciśnij ten przycisk, aby wprowadzić sterownik w tryb ręczny.


• Przycisk Auto Naciśnij ten przycisk, aby przełączyć sterownik w tryb automatyczny


• Klucz maszyny testowej pod obciążeniem


• ·Naciśnij ten przycisk, aby wprowadzić sterownik w ręczny tryb testowy.


• ·W tym trybie, gdy wytwarzanie energii jest normalne, agregat prądotwórczy będzie pracował automatycznie z obciążeniem. (DGS6110U nie ma tej funkcji)


• c/O Klawisz zamykania i otwierania W trybie ręcznym naciśnij ten klawisz, aby sterować przełącznikiem w celu zamykania i otwierania.


• Przycisk ustawiania/potwierdzania OK Przesuwanie kursora w ustawieniach parametrów i potwierdzanie informacji o ustawieniach.


• Przewiń w górę/powiększ ekran, przesuń kursor w górę w ustawieniach parametrów lub zwiększ liczbę, w której znajduje się kursor


• Przewiń w dół/zmniejsz Przewiń ekran, przesuń kursor w dół w ustawieniach parametrów lub zmniejsz liczbę, w której znajduje się kursor


• Klawisz Menu, naciśnij ten klawisz, aby wejść do menu ustawień. Naciśnij ten klawisz ponownie, aby powrócić do głównego interfejsu.

Lista pakietów:

• 1 x Kontroler agregatu prądotwórczego4 x Śruba mocująca


• 1 x instrukcja obsługi
