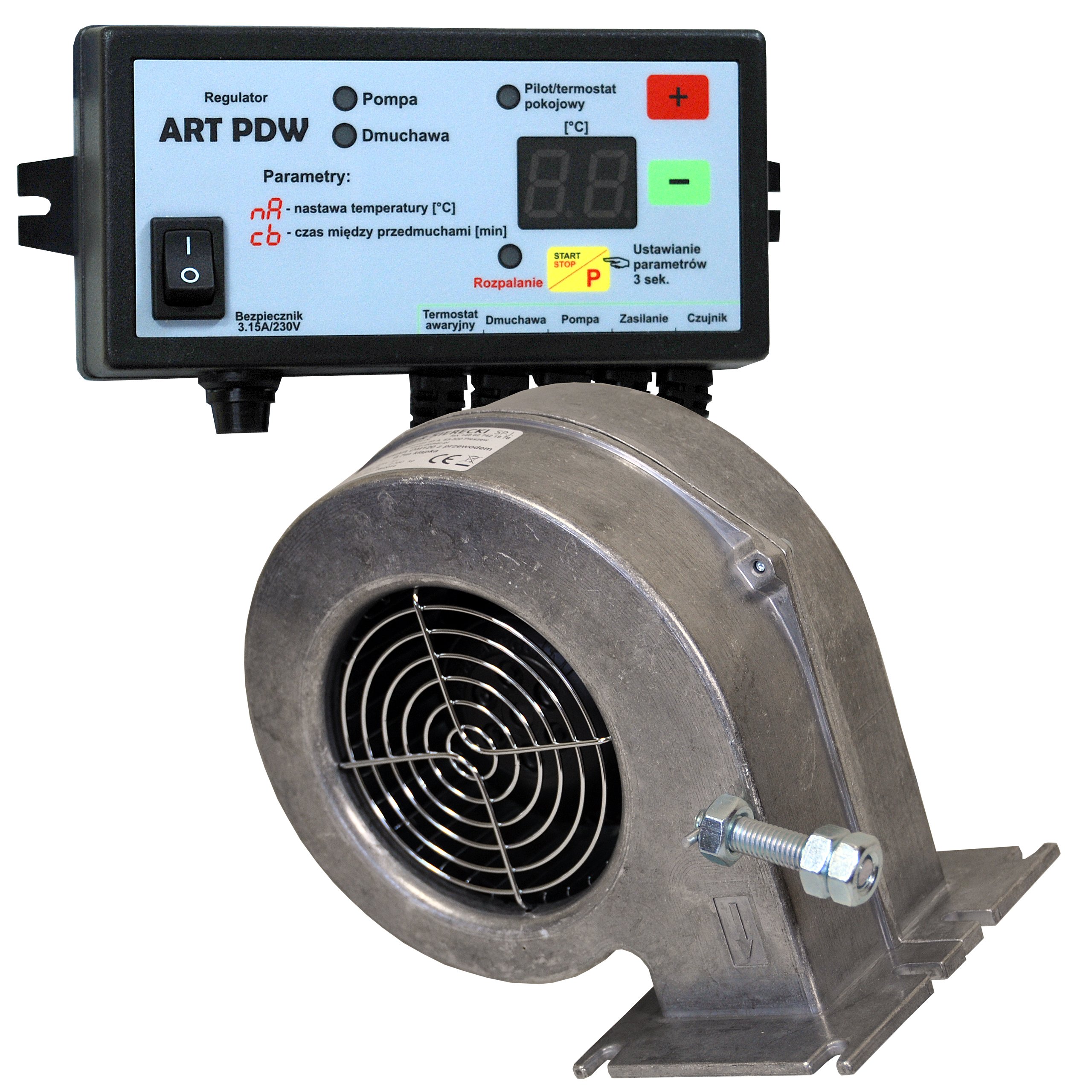

Zestaw do pieca miałowego dmuchawa plus sterownik

Sterownik Art PDW i dmuchawa DM 120

SYMBOL PRODUKTU: 8716

Cechy szczególne:

• produkt polski


• doskonała jakość


• bezpośrednio od producenta


• aluminiowa obudowa


• sterownik najlepszy na rynku

PODSTAWOWE FUNKCJE STEROWNIKA

• sterowanie pompą obiegową CO


• obsługa PILOTA lub termostatu pokojowego


• system anty zamarzania poniżej 5°C


• system anty zastania pomp


• kontrola braku opału


• czytelny wyświetlacz LED


• łatwe w obsłudze menu

PARAMETRY TECHNICZNE DMUCHAWY

• Zasilanie: 230V ~ 50Hz



• Temp. otoczenia: 0-45oC



• Pobór mocy: max 80W



• Wydatek powietrza: max 320m3/h



• Ciśnienie sprężania: max 300Pa



• Liczba prędkości: 1



• Kondensator silnika: 2µF/450V



• Rodzaj pracy: ciągły



• Otwór wylotowy: 75x50 mm



• Ramka montażowa: 135x90 mm



• Masa: ~2,2kg


WYMIARY RAMKI I OTWORU WYLOTOWEGO

Wymiary zewnętrzne ramki przyłączeniowej: szerokość 135 mm, wysokość 90 mm

Wymiary otworu wylotowego: szerokość 75 mm, wysokość 50 mm

Do dmuchawy dołączony jest przewód o długości 0,7 m z wtyczką komputerową.

ZASADA DZIAŁANIA STEROWNIKA

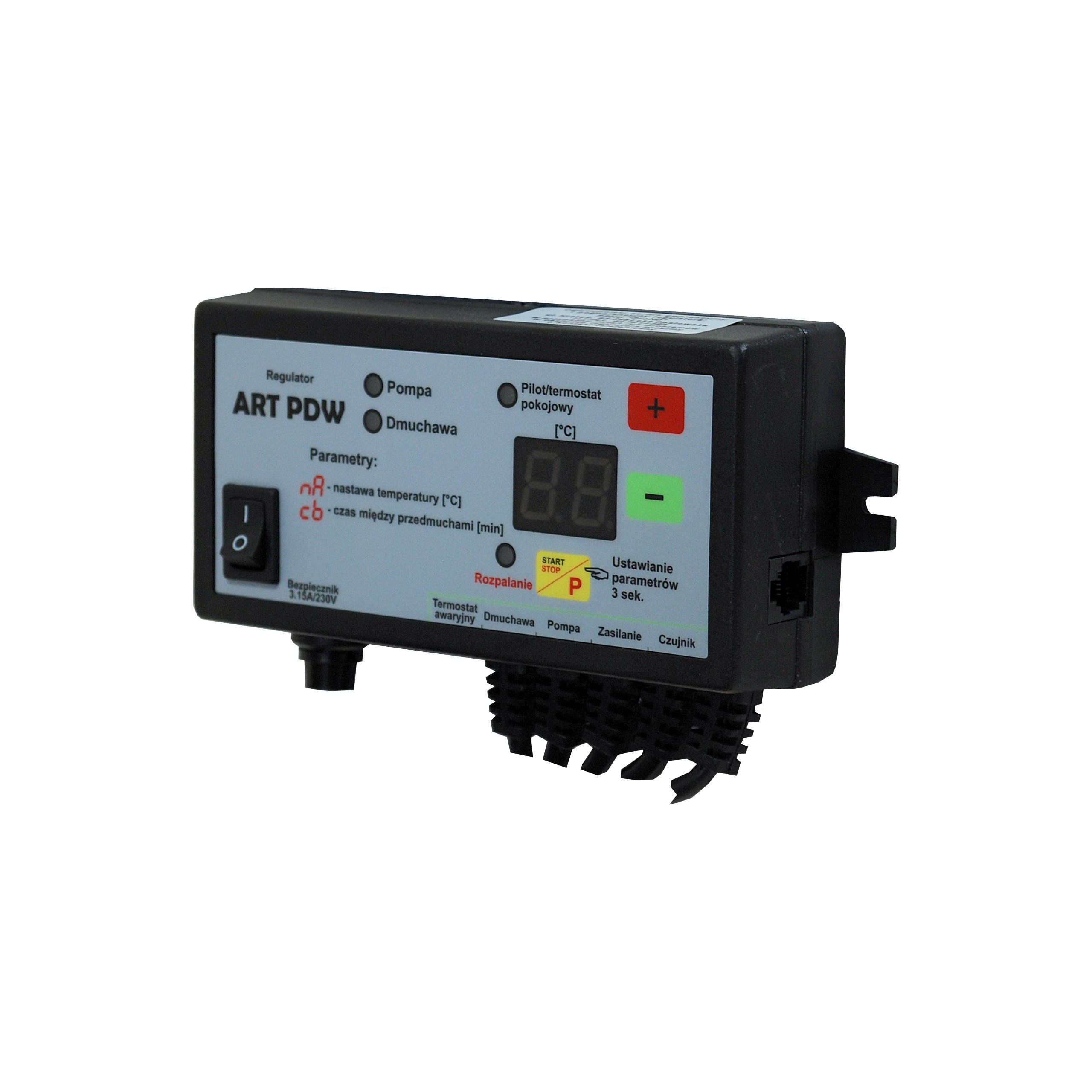

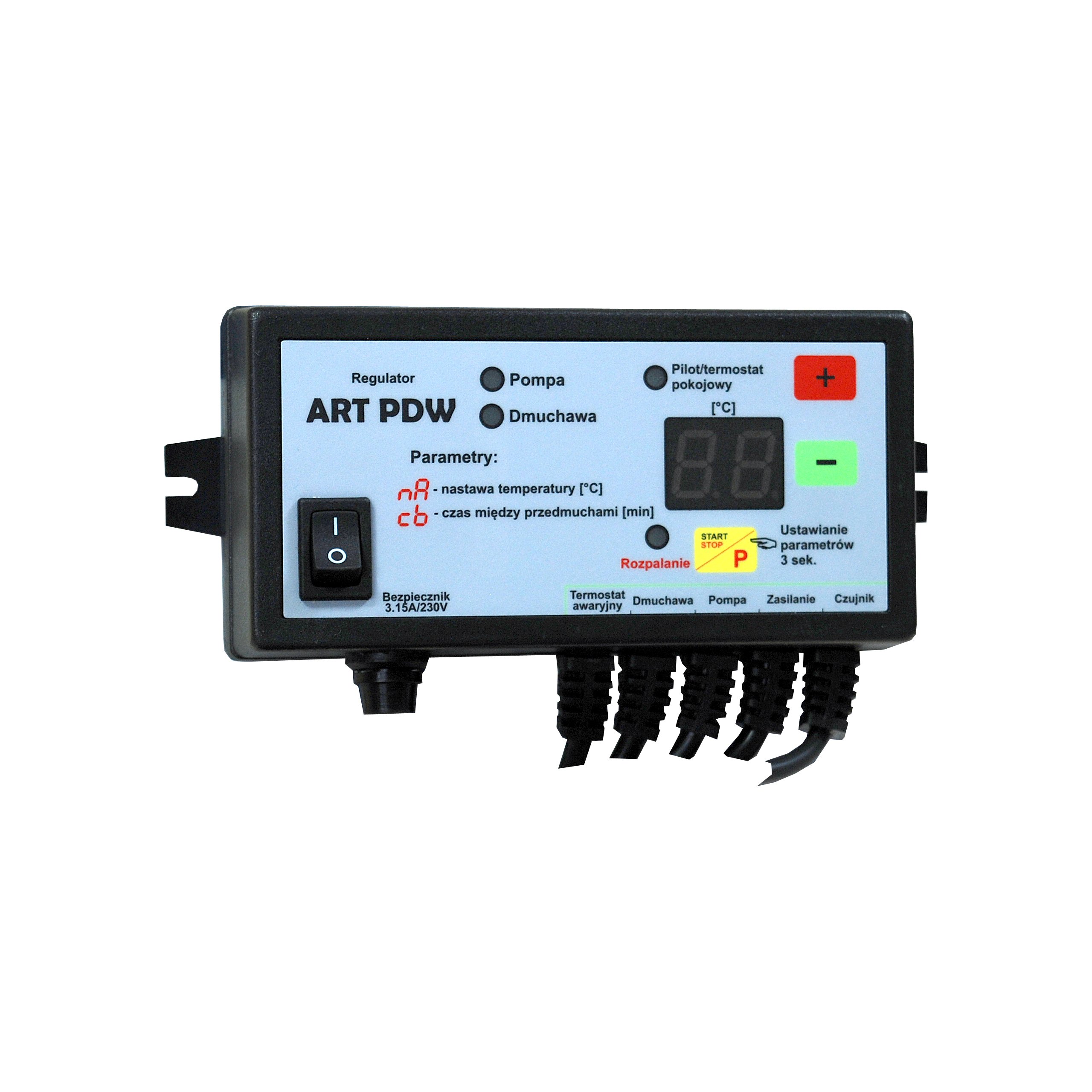

Regulator ART PDW jest regulatorem do kotłów miałowych - zasypowych a jednocześnie następcą regulatora ART PD. Mikroprocesorowy regulator ART PDW przeznaczony jest do sterowania pracą dmuchawy i pompy obiegowej w instalacjach C.O. w których nie ma potrzeby regulacji obrotów wentylatora (regulacja dopływu powietrza przesłoną dmuchawy), posiada wyjście do podłączenia zdalnego sterowania.

PRZEZNACZENIE DMUCHAWY

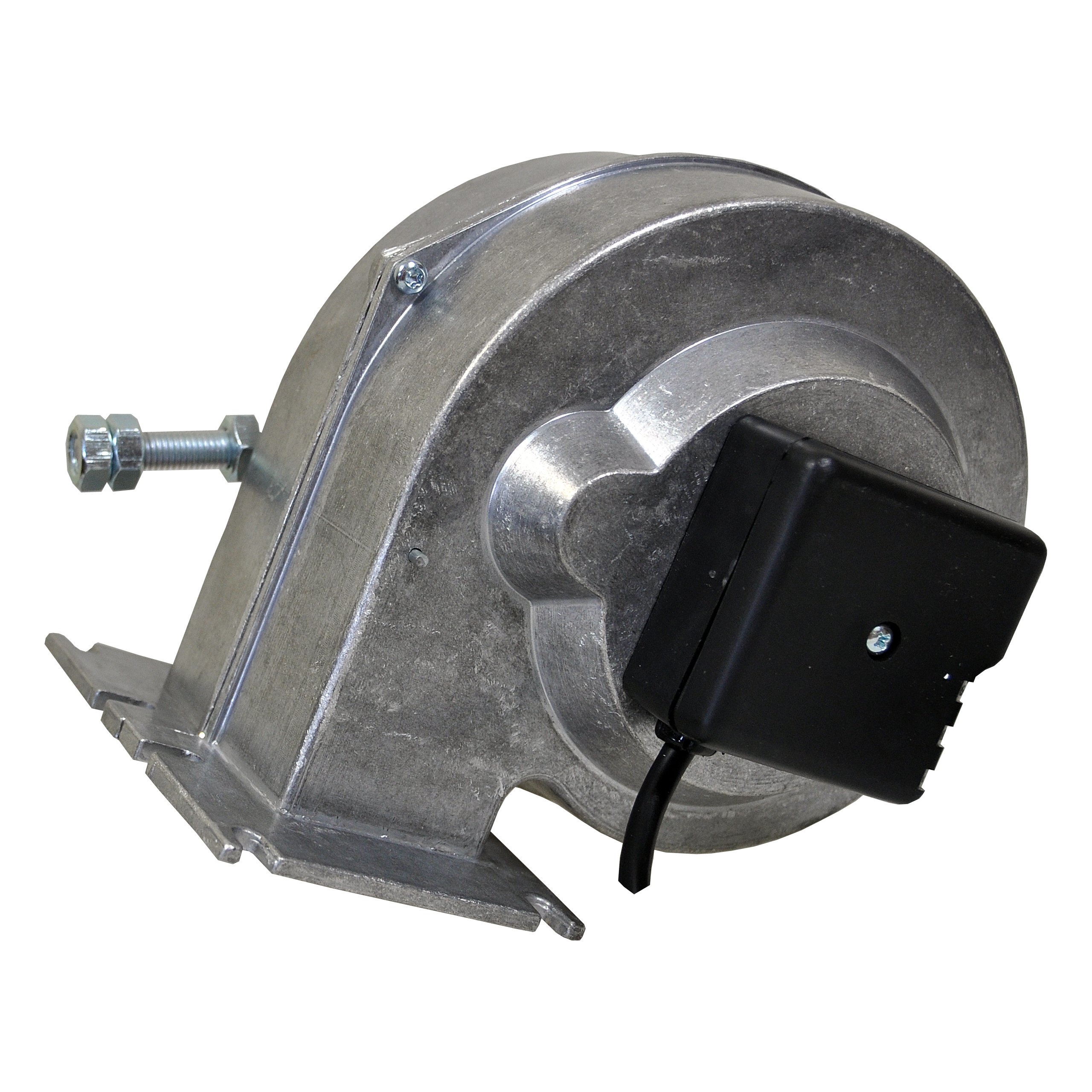

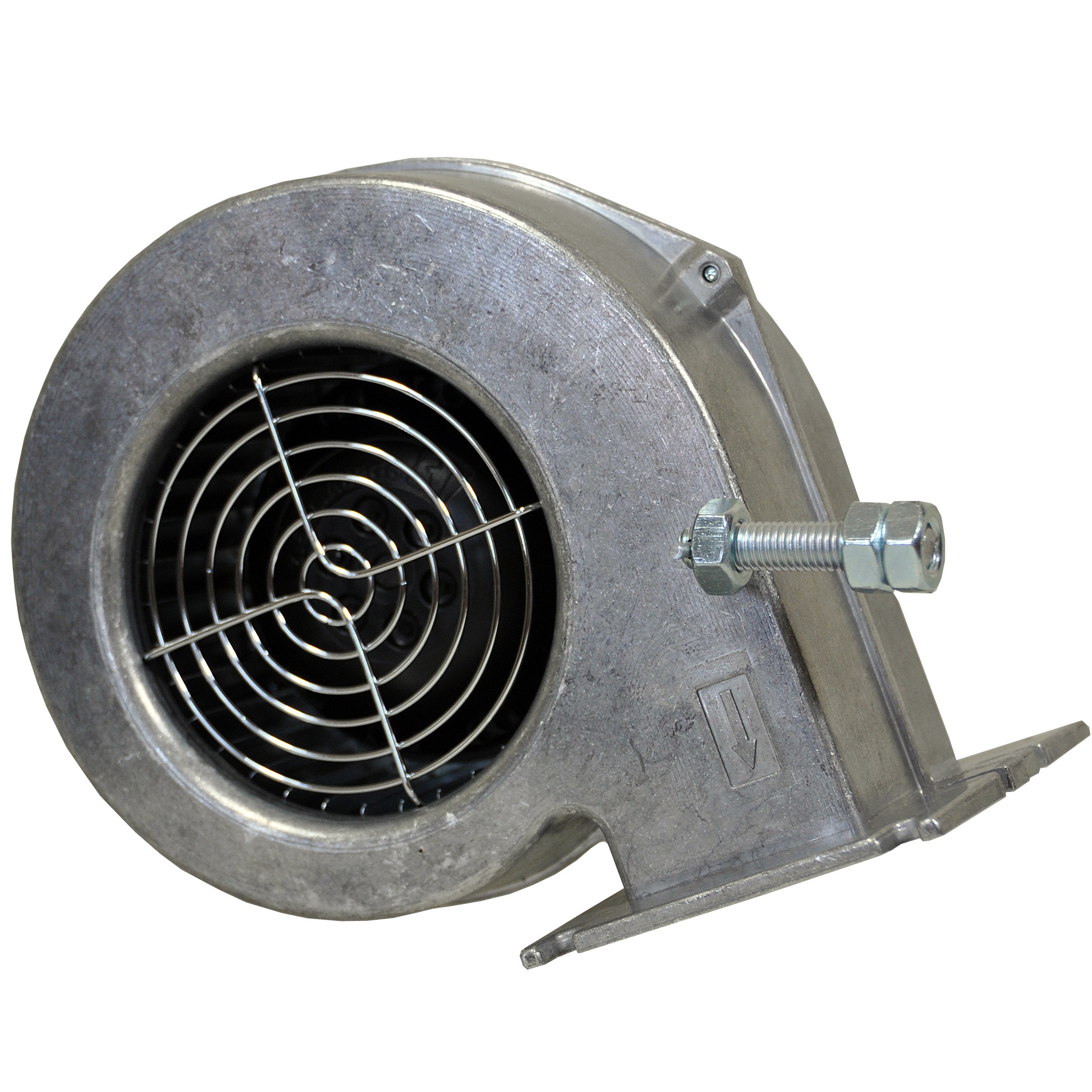

Dmuchawa przeznaczona jest do nadmuchu powietrza w piecach miałowych, zasypowych. Dmuchawa posiada aluminiową obudowę, wykonaną z kompozytów najwyższej jakości. Wszystkie elementy dmuchawy są starannie dobrane oraz wykonane. Silnik z zewnętrznym wirnikiem umieszczony wewnątrz obudowy przykręcony jest wkrętami M4. Metalowy wirnik wentylatora mocowany jest bezpośrednio na zewnętrznym wirniku silnika. Wlot powietrza do wentylatora zabezpieczony jest osłoną uniemożliwiającą dotknięcie palcem części ruchomych - turbiny. Wszystkie połączenia elektryczne umieszczono w puszce przyłączeniowej wykonanej z materiału izolacyjnego. Silnik wentylatora przystosowany jest do napięciowej regulacji prędkości obrotowej. Wentylator posiada deklarację zgodności CE.

Wentylatory typu DM 120 w różnych odmianach wykonań przeznaczone są do nadmuchiwania powietrza w kotłach C.O. oraz innych urządzeniach technologicznych w temperaturze otoczenia od -15% do +40 OC i wilgotności względnej do 95%. Wentylator nie jest przeznaczony do pracy jako samodzielny przyrząd do użytku domowego lub podobnego. Podstawowe zastosowanie - piece węglowe.

Dzięki płynnemu rozruchowi dmuchawy sterowanej regulatorem zapobiega się wybuchom nagromadzonych gazów w kotle. Wysoka jakość wykonania oraz elementy najwyższej klasy gwarantują długoletnią i bezawaryjną pracę. Wentylator nie jest przeznaczony do pracy jako samodzielny przyrząd do użytku domowego lub podobnego.

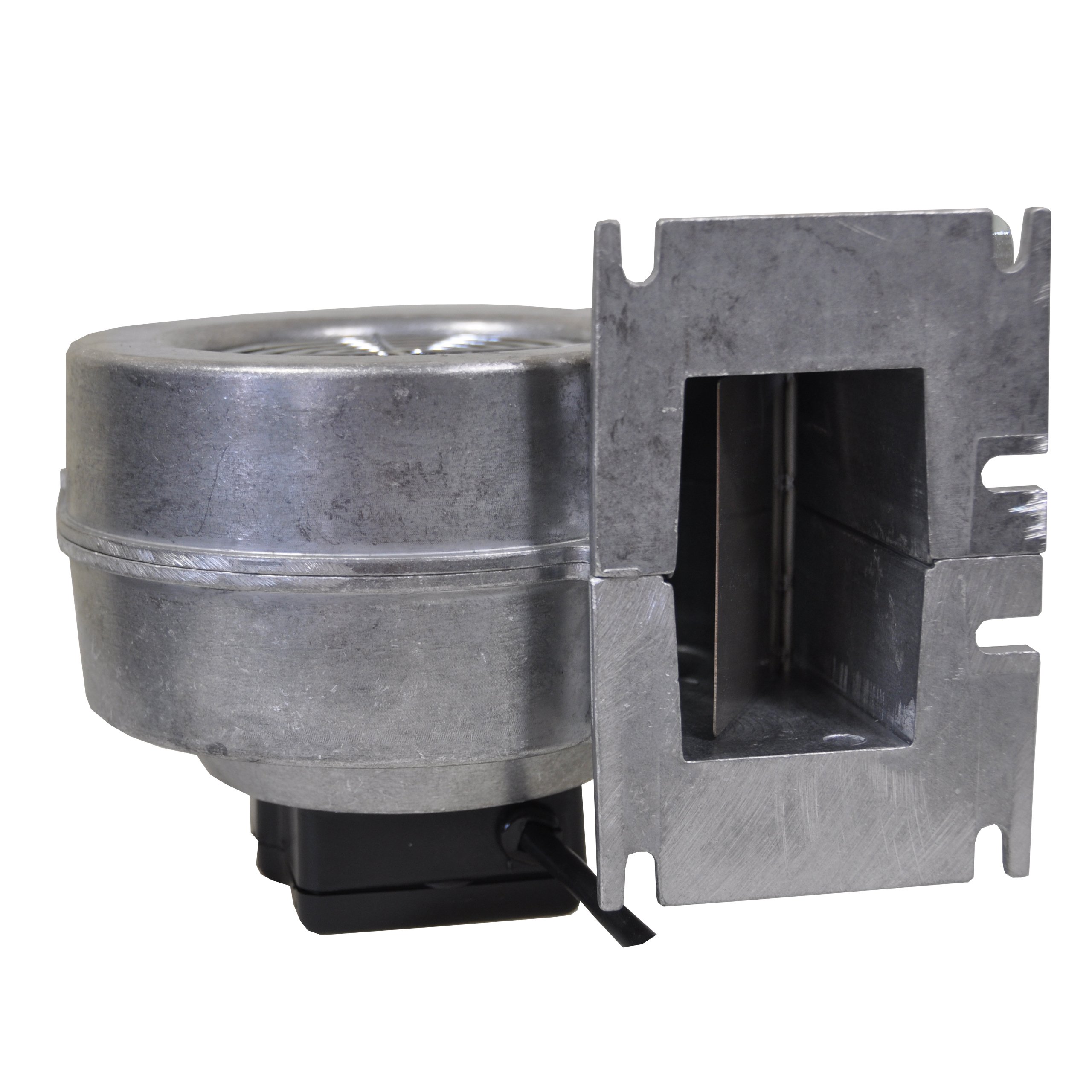

Dmuchawa wyposażona jest w klapkę na wylocie, która zapobiega niekontrolowanym przedmuchom powietrza gdy dmuchawa nie pracuje.

W zestawie z dmuchawą znajduje się uszczelka oraz śruby.

GALERIA PRODUKTU

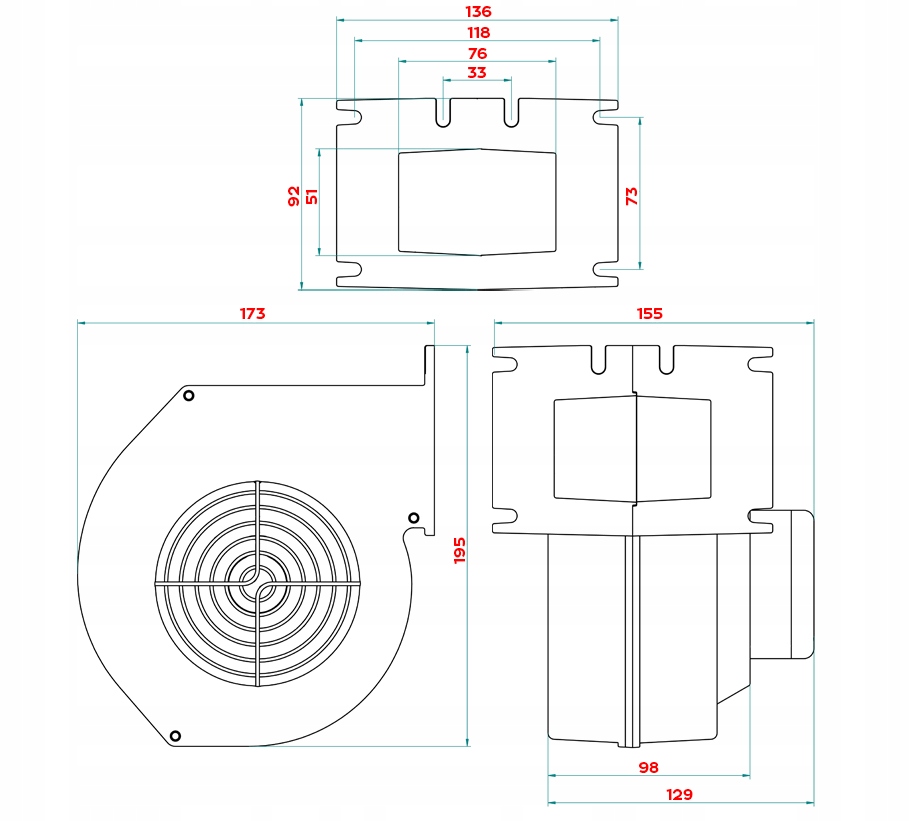

Kołnierz montażowy dmuchawy oraz rozstaw otworów jest znormalizowany i pasuje do większości pieców obecnych na polskim rynku. W załączeniu dokładny rysunek z wymiarami.
