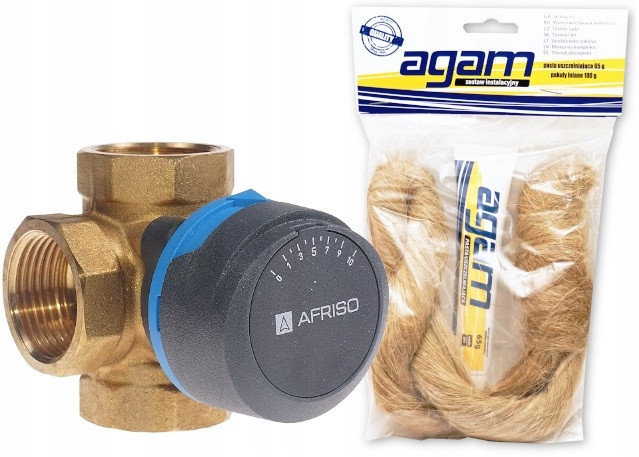

4-drogowy obrotowy

zawór mieszający

ARV 484 ProClick

DN25, Rp1", Kvs 10

GRATIS !

Do każdej sztuki zestaw instalacyjny AGRAM

Pasta uszczelniająca 65 g

+ pakuły lniane 100 g

Zawory 4-drogowe stosowane są przy kotłach na paliwo stałe, jako zawory mieszające z jednoczesnym podniesieniem temperatury powrotu do kotła. Z powodzeniem mogą być także stosowane jako armatura regulacyjna w instalacjach grzewczych z kotłami żeliwnymi z planikami olejowymi lub gazowymi.

Nowe 4-drogowe obrotowe zawory mieszające ARV z gwintem wewnętrznym wykonane są z mosiądzu. Przyłącza mają formę ośmiokąta, co zdecydowanie ułatwia montaż kluczem hydraulicznym. Zawory wyposażone są w pokrętła do regulacji ręcznej i ograniczniki kąta obrotu ułatwiające odpowiednią nastawę. Czytelna skala znajdująca się na pokrywce pokrętła umożliwia precyzyjne określenie stopnia otwarcia zaworu. Na jednej stronie zadrukowana jest podziałką „od 0 do 10”, zaś na drugiej stronie znajduje się podziałka „od 10 do 0”. Umożliwia to pracę zaworu w różnych pozycjach montażowych. Pogrubiony fragment obwodu pokrętła odzwierciedla położenie zawieradła wewnątrz zaworu. Pokrętło wykonane jest z antypoślizgowego materiału. Do połączenia nowych zaworów ARV z nowymi siłownikami ARM służą elementy wykonane z wytrzymałego tworzywa sztucznego znajdujące się pod pokrętłem. Dzięki nim siłowniki montowane są na zatrzask ProClick, bez użycia narzędzi. Zawory ARV wymagają użycia niskiego momentu do ich obracania.

•
  DN: 25


•
  Kvs: 10 m³/h


•
  przyłącze: Rp1''


•
  maksymalna temperatura: 110°C


•
  maksymalne ciśnienie: 10 bar


•
  materiał korpusu: mosiądz

1. korpus zaworu DN20-25 z elementem tworzywowym do montażu siłownika Proclick


2. spłaszczenie trzpieniu


3. pierścień ograniczający ze wskaźnikiem położenia


4. adapter do siłowników ARM ProClick ze spłaszczeniem


5. śruba do montażu adaptera


6. pokrętło z pogrubieniem wskazującym położenie zawieradła


7. obracana skala


8. korpus zaworu DN40-DN50


9. korpus zaworu DN32
