DOMOFON JEDNORODZINNY BERNSTEIN ADS-10RU

- obsługa 2 wejść (furtka i brama)

- głośnomówiący unifon w kolorze białym

- natynkowy/ podtynkowy montaż kasety zewnętrznej

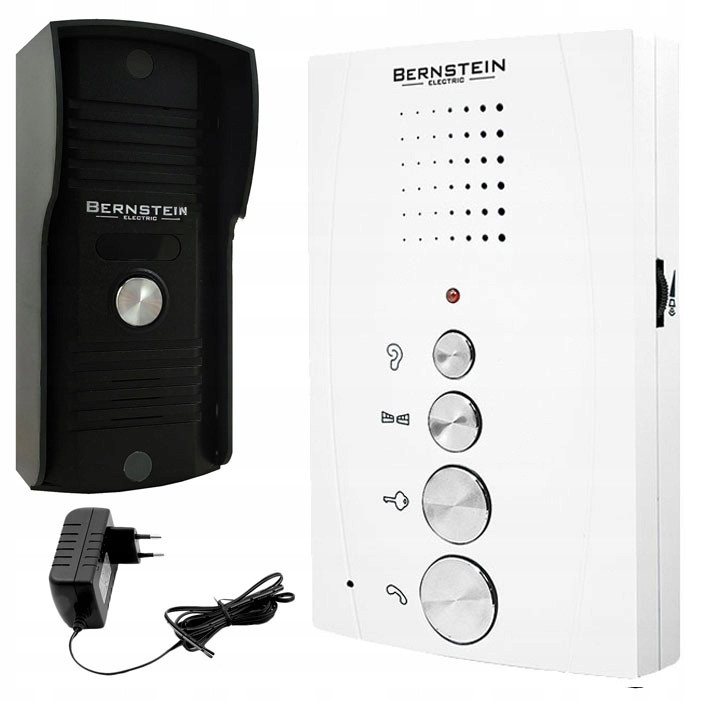

Jednorodzinny domofon wyposażony jest w biały unifon, czarną kasetę zewnętrzną oraz zasilacz sieciowy DC 12V.

Głośnomówiący unifon umożliwia obsługę dwóch wejść poprzez bezpośrednie sterowanie ryglem elektromagnetycznym i automatem bramy wjazdowej.

Jednolokatorska stacja bramowa przeznaczona jest do montażu natynkowego lub podtynkowego. Aluminiowa obudowa kasety w połączeniu z daszkiem ochronnym zapewnia jej odporność na niekorzystne warunki atmosferyczne

KONSUMENCKI LIDER JAKOŚCI 2023

W 2023 roku wideodomofony "Eura" zostały wyróżnione złotym godłem Konsumencki Lider Jakości w kategorii "Wideodomofony i domofony".

Konsumencki Lider Jakości 2023 to podsumowanie ogólnopolskich badań konsumenckich przeprowadzonych w tym roku na próbie ponad 15 tysięcy konsumentów jednoznacznie identyfikujących liderów jakości w kilkuset kategoriach asortymentowych.

Dostępność produktu, poziom ceny, design opakowania – różne aspekty decydują o sukcesie produktu czy usługi – Konsumencki Lider Jakości 2023 to ogólnopolski program mający na celu wyłonienie najlepiej ocenianych jakościowo marek i firm dostępnych oraz funkcjonujących na polskim rynku.

UNIFON

Głośnomówiący unifon umożliwia obsługę dwóch wejść poprzez bezpośrednie sterowanie ryglem elektromagnetycznym. Ponadto wyposażony jest w funkcję regulacji głośności rozmowy oraz przycisk dyskretnego podsłuchu otoczenia modułu zewnętrznego.

SPECYFIKACJA TECHNICZNA:

• Napięcie zasilania: 12 V DC



• Pobór mocy - czuwanie / praca: 0,2 W / 2 W



• Ilość przewodów łączących: 4



• Ilość obsługiwanych wyjść: 2



• Rodzaj komunikacji: Przewodowa



• Ilość melodii gongu: 1



• Głośnomówiący: Tak



• Materiał obudowy: Stop aluminium, tworzywo sztuczne



• Napięcie wyjściowe dla rygla elektromagnetycznego: 12 V DC (wyjście na bramę)



• Temperaturowy zakres pracy: 0ºC ~ +55ºC



• Wymiary (W x SZ x G): 137 x 89 x 23 mm



• Waga netto unifonu: 160 g


BUDOWA UNIFONU

A. FRONT

1. Mikrofon


2. Głośnik


3. Wskaźnik zasilania (dioda LED)


4. Regulacja głośności


5. Dyskretny podsłuch


6. Otwarcie bramy


7. Otwarcie furtki


8. Odebranie połączenia

B. TYŁ

1. Zawieszki


2. Terminal połączeniowy


3. Gniazdo zasilania

STACJA BRAMOWA

Jednolokatorska kaseta zewnętrzna domofonu przeznaczona jest do monatażu zarówno natynkowego jak i podtynkowego. Wykonana ze stopu aluminium i zabezpieczona dodatkowym daszkiem gwarantuje odporność na niekorzystne warunki atmosferyczne.

SPECYFIKACJA TECHNICZNA:

• Napięcie wyjściowe dla rygla elektromagnetycznego: 12 V DC



• Rodzaj komunikacji: Przewodowa



• Maks. liczba lokatorów: 1



• Materiał obudowy: Stop aluminium



• Sposób montażu: Natynkowy/ Podtynkowy



• Daszek ochronny: Tak



• Współczynnik ochrony: IP44



• Temperaturowy zakres pracy kasety: -18ºC ~ +45ºC



• Wymiary  (W x SZ x G): 145 x 55 x 51 mm



• Waga netto kasety: 220 g


BUDOWA STACJI BRAMOWEJ

1. Otwory do montażu modułu w ścianie


2. Głośnik


3. Mikrofon


4. Przycisk wywołania


5. Terminal połączeniowy


6. Daszek

SCHEMAT PODŁĄCZENIOWY

LEGENDA

1. Wyjście na elektrozaczep


2. Stacja bramowa


3. Unifon


4. Adapter zasilający DC 12V


5. Wyjście na automat bramowy

DODATKOWE INFORMACJE

1. Jaki przewód muszę zastosować do połączenia unifonu z kasetą zewnętrzną?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 4x2 x0,5mm2


• do 50m - zalecany przewód XzTKMXpw 4x2 x0,8mm2

2. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z ryglem (elektrozaczepem)?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

3. Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP44, dzięki czemu może być narażone na czynniki atmosferyczne.

5. Czy mogę zastosować zasilacz na szynę DIN?

Tak, zalecany zasilacz powinien charakteryzować się napięciem DC 12V oraz mocą nie mniejsza niż 2A.
