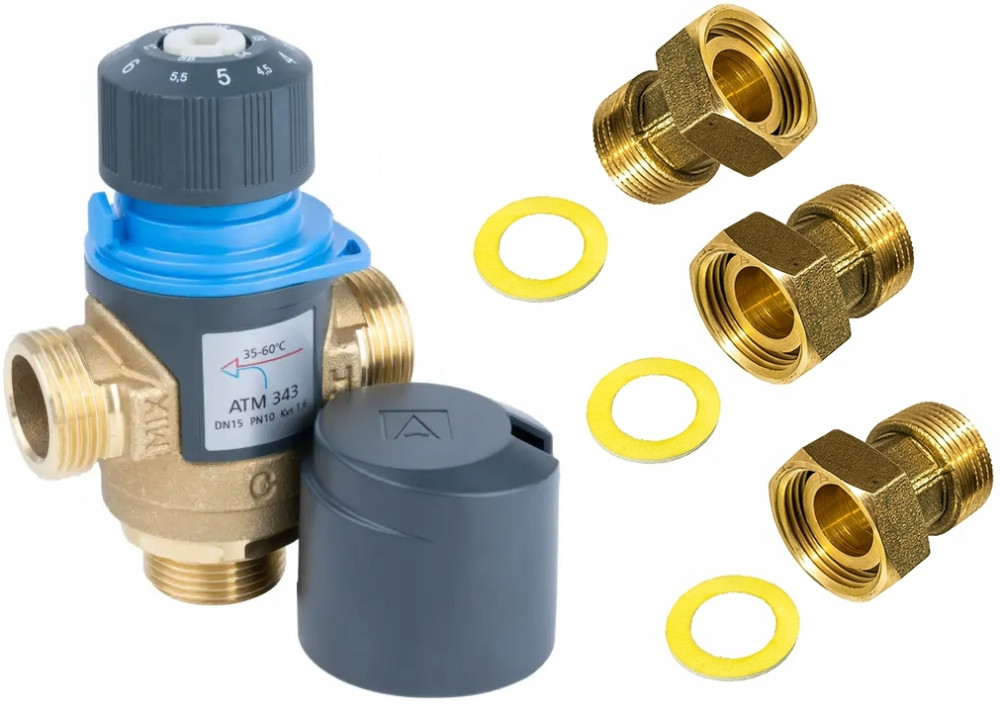

ZAWÓR TERMOSTATYCZNY MIESZAJĄCY 3/4" ATM 343 +ŚRUBUNKI 35-60°C Kvs 1,6 m3/h

Zastosowanie

⭐ Stosowany w instalacjach c.w.u.

⭐ Montowany między zasobnikiem a punktami poboru wody.

⭐ Utrzymuje za zaworem stałą, zadaną temperaturę wody.

Opis

⭐ Funkcja „bez oparzeń” blokuje wypływ wody ciepłej przy braku dopływu do zaworu wody zimnej.

⭐ Pod pokrywką chroniącą przed przypadkową zmianą nastawy umieszczono pokrętło do ustawienia temperatury wody zmieszanej.

⭐ Nie wymaga czynności konserwacyjnych i może być montowany w dowolnej pozycji.

Zastosowanie

✓ Termostatyczne zawory mieszające ATM przeznaczone są do regulacji temperatury poprzez zmieszanie dwóch strumieni wody w taki sposób, aby woda na wyjściu miała stałą zadaną temperaturę. Doskonale sprawdzają się w instalacjach ciepłej wody użytkowej oraz instalacjach ogrzewania podłogowego.

Budowa zaworu

✓ Korpus zaworów ATM wykonany jest z mosiądzu. Wewnątrz zaworu znajduje się termostatyczny element mieszający. Termostatyczne zawory ATM wyposażone są w pokrętło umożliwiające nastawę temperatury wody zmieszanej w zakresie 35 ÷ 60°C, w zależności od wersji zaworu.

⚙️ Rozmiar DN25

⚙️ Temperatura medium max 90°C (chwilowo max 110°C)

⚙️ Ciśnienie statyczne max 10 bar

⚙️ Ciśnienie dynamiczne max 5 bar

⚙️ Ciśnienie różnicowe max 2:1

⚙️ Stężenie glikolu max 50%

⚙️ Kvs 1,6 m3/h

⚙️ Dokładność regulacji ± 2°C

⚙️ Materiał korpusu mosiądz

⚙️ Uszczelnienia EPDM

⚙️ Materiał pokrętła i górnej części obudowy ABS

Dopuszczenia, certyfikaty i deklaracje zgodności

©️ Termostatyczne zawory mieszające ATM podlegają Dyrektywie ciśnieniowej 2014/68/UE i zgodnie z art. 4.3 (uznana praktyka inżynierska) nie są znakowane znakiem CE.

Termostatyczne zawory mieszające ATM posiadają atest higieniczny wydany przez NIZP-PZH.

A Kapturek ochronny

B Wyjście wody o zadanej temperaturze

C Pokrętło (skala w ℃)

D Przyłącze wody gorącej

E Przyłącze wody chłodniejszej

Schematy aplikacyjne

1️⃣ Zawór ATM stosowany w celu utrzymania stałej temperatury ciepłej wody użytkowej

2️⃣ Zawór ATM stosowany w celu utrzymania stałej temperatury na zasilaniu ogrzewania podłogowego

3️⃣ Zawór ATM stosowany w celu utrzymania stałej temperatury ciepłej wody użytkowej z cyrkulacją

PÓŁŚRUBUNEK

✅ Śrubunki i półśrubunki mosiężne należące do grupy złączek instalacyjnych przeznaczonych do instalacji wodociągowej i centralnego ogrzewania w budynkach. Wyposażone w gwint typu G.

Afriso szelep 3/4'' 1234310 + 3x 417
