Afriso szelep 1'' KIT_1414100-0032500

Przedmiotem aukcji jest:

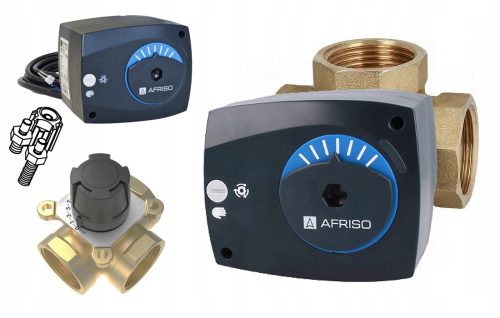

Zestaw regulacyjny 1"

• Siłownik 3-pkt 230V ARM 141 AFRISO ( I generacja ) z zestawem montażowym


• Zawór mieszający regulacyjny 3 drogowy 1 " DIAMOND ART.18-25

Zestawy regulacyjne znajdują szerokie zastosowanie w różnych typach instalacji grzewczych, klimatyzacyjnych i innych, w których wykorzystuje się najpopularniejsze sterowniki 3-punktowe.

Zestawy regulacyjne składają się z mosiężnego 3-drogowego obrotowego zaworu mieszającego, zestawu montażowego oraz siłownika elektrycznego ARM 141 (230 V AC, 3-punktowy, czas obrotu 120 s, moment obrotowy 6 Nm).

Siłownik 3-pkt 230V ARM 141 AFRISO

Siłownik ARM wyróżnia się nowoczesną konstrukcją i atrakcyjnym wyglądem. Wskazania na niebieskim pierścieniu siłownika określają pozycję zwieradła zaworu mieszającego. Ręczne obracanie zaworu możliwe jest dzięki zastosowaniu specjalnego sprzęgła. Czytelny schemat elektryczny podłączenia umieszczony jest z boku siłownika. Nie wymaga konserwacji. Dostarczany jest z przewodem elektrycznym o długości 2 m.

Dane techniczne siłownika

• napięcie zasilania: 230 V AC


• czas obrotu o 90°: 120 sekund


• moment obrotowy: 6 Nm


• rodzaj sterowania: 3-punktowe


• zakres temperatury pracy: 0 ÷ 50ºC


• pobór mocy: 2,5 VA

W komplecie instrukcja montażu oraz zestaw montażowy:

• adapter na koronę zaworu


• adapter siłownika/regulatora


• śruba długa do przykręcenia siłownika ARM/regulatora ACT


• śruba krótka do przykręcenia adaptera


• instrukcja montażu

Zawór mieszający regulacyjny 3 drogowy 1 " ART.18-25

Dane techniczne zaworu :

•
  Średnica przyłącza: 1''


•
  Przepustowość: 12 KVS


•
  Ciśnienie robocze: ≤ 10 bar


•
  Temperatura robocza: ≤ 110°C


•
  Stężenie glikolu: 50%


•
  Materiał wykonania: Mosiądz

Wymiary zaworu :

•
  Wymiar A: Rp 1"


•
  Wymiar H: 91 mm


•
  Wymiar L: 82 mm

Przykładowe schematy montażowe :
