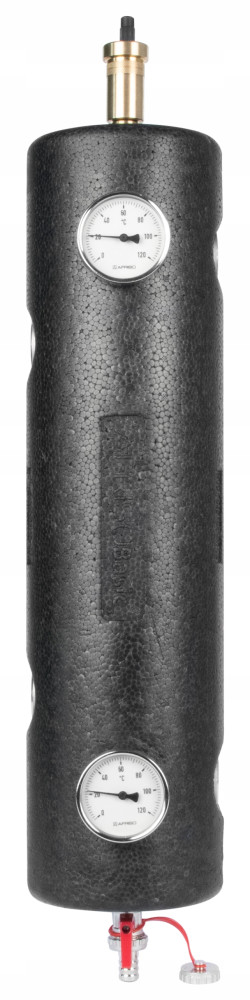

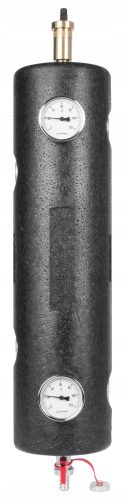

Sprzegło które posiadamy ma nazwę producenta: Sprzęgło hydrauliczne ocieplone BLH 801, 70 kW, 4x GW G1", 4x GW G1/2" odpowietrznik automatyczny, zawór spustowy, termometry.

Sprzęgło hydrauliczne BLH 801 służy do podzielania instalacji grzewczej zgodnej z PN-EN 12828 na obieg pierwotny źródła ciepła oraz obieg (lub obiegi) wtórne instalacji odbiorczej.

Rozdzielenie instalacji w ten sposób pozwala na zapewnienie właściwych warunków hydraulicznych pracy pomp obiegowych poprzez zrównoważenie przepływów.

Gwarantuje to płynną pracę instalacji i źródła ciepła w przypadku wyłączenia części odbiorników ciepła oraz zwiększa żywotność pomp obiegowych. Sprzęgło, dzięki swej budowie i właściwościom pomaga również w odpowietrzaniu oraz separacji zanieczyszczeń, które mogą zostać usunięte przy użyciu zaworu spustowego.

Inną funkcją sprzęgła może być też podwyższenie temperatury wody wracającej do źródła ciepła.

Zastosowanie

• Stosowane w instalacjach grzewczych.


• Montowane pomiędzy obiegiem pierwotnym źródła ciepła a obiegiem wtórnym instalacji odbiorczej.


• Służy do rozdzielania instalacji na obieg pierwotny źródła ciepła i obieg (lub obiegi) wtórne instalacji odbiorczej.


• Umożliwia płynną pracę instalacji i źródła ciepła w przypadku wyłączenia części odbiorników ciepła.


• Pomaga w odpowietrzaniu oraz separacji zanieczyszczeń, które mogą zostać usunięte przy użyciu zaworu spustowego.

Dane techniczne

• maksymalna temperatura: 90°C


• maksymalne ciśnienie: 6 bar


• przyłącza od strony instalacji: 2x GW G1"


• przyłącza od strony źródła ciepła: 2x GW G1"


• przepływ: max 4 m³/h


• moc: max 70 kW

Opis

• Stalowy ocynkowany korpus z wewnętrzną siatką separacyjną.


• Dwuczęściowe ocieplenie EPP z wytłoczeniem pod czujnik temperatury.


• Wyposażone w odpowietrznik automatyczny z zaworem stopowym, zawór spustowy KFE oraz dwa termometry.
