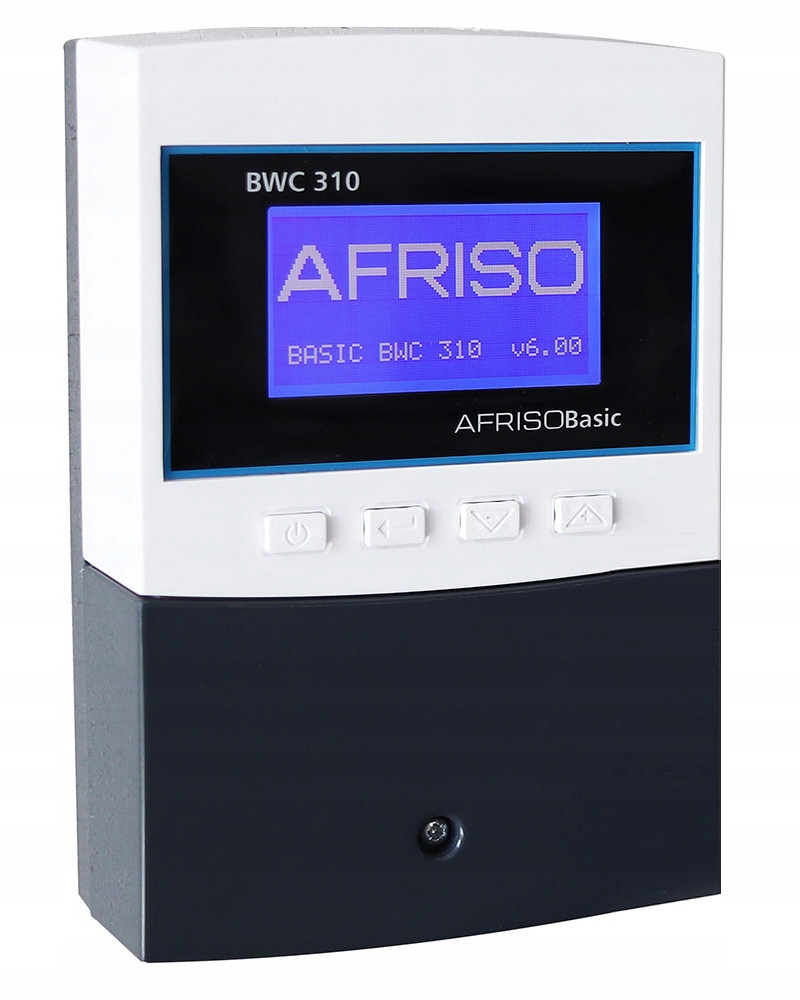

Regulator pogodowy BWC 310, 3 czujniki, 230 AC AFRISO

ZASTOSOWANIE

Regulator pogodowy BWC 310 przeznaczony jest do obsługi zaworu mieszającego trzy-lub cztero drogowego z możliwością podłączenia pompy zaworu. Sterownik ten jest wyposażony w funkcję sterowania pogodowego, program tygodniowy oraz dodatkowo może współpracować z regulatorem pokojowym. Urządzenie wyposażone jest również w opcję zabezpieczenia temperatury powrotu. Funkcja ta służy do ochrony kotła na paliwo stałe przed zbyt niską temperaturą powracającego medium lub przed zagotowaniem medium grzewczego w krótkim obiegu kotłowym.

W skład dostawy wchodzi:

• regulator BWC 310 z wyświetlaczem LCD,


• czujnik temperatury zasilania,


• czujnik temperatury powrotu,


• czujnik pogodowy zewnętrzny,


• przewód sieciowy.

DANE TECHNICZNE

• Zasilanie: 230V, 50Hz


• Prąd pobierany przez regulator: 0,014A


• Moc pobierana przez regulator: 2VA


• Prąd pompy: max 0,6 A


• Prąd napędu zaworu: max 2 A


• Prąd bezpiecznika: max 2A


• Stopień ochrony regulatora: IP20


• Temperatura otoczenia: 0÷55°C


• Temperatura składowania: 0÷55°C


• Wilgotność względna: 5÷80%, bez kondensacji pary wodnej


• Zakres pomiarowy: T1: -40÷+70°C (temperatura zewnętrzna) T2: 0÷+99°C (temperatura zasilania) T3: -9÷ +99°C (temperatura powrotu)


• Rozdzielczość pomiaru temperatury: 1°C


• Dokładność pomiaru temperatury: ±1°C


• Przyłącza: Zaciski śrubowe 1x1,5mm²


• Wyświetlacz: Tekstowy LCD z podświetleniem


• Wymiary regulatora: 104x155x50mm


• Masa: 0,45kg
