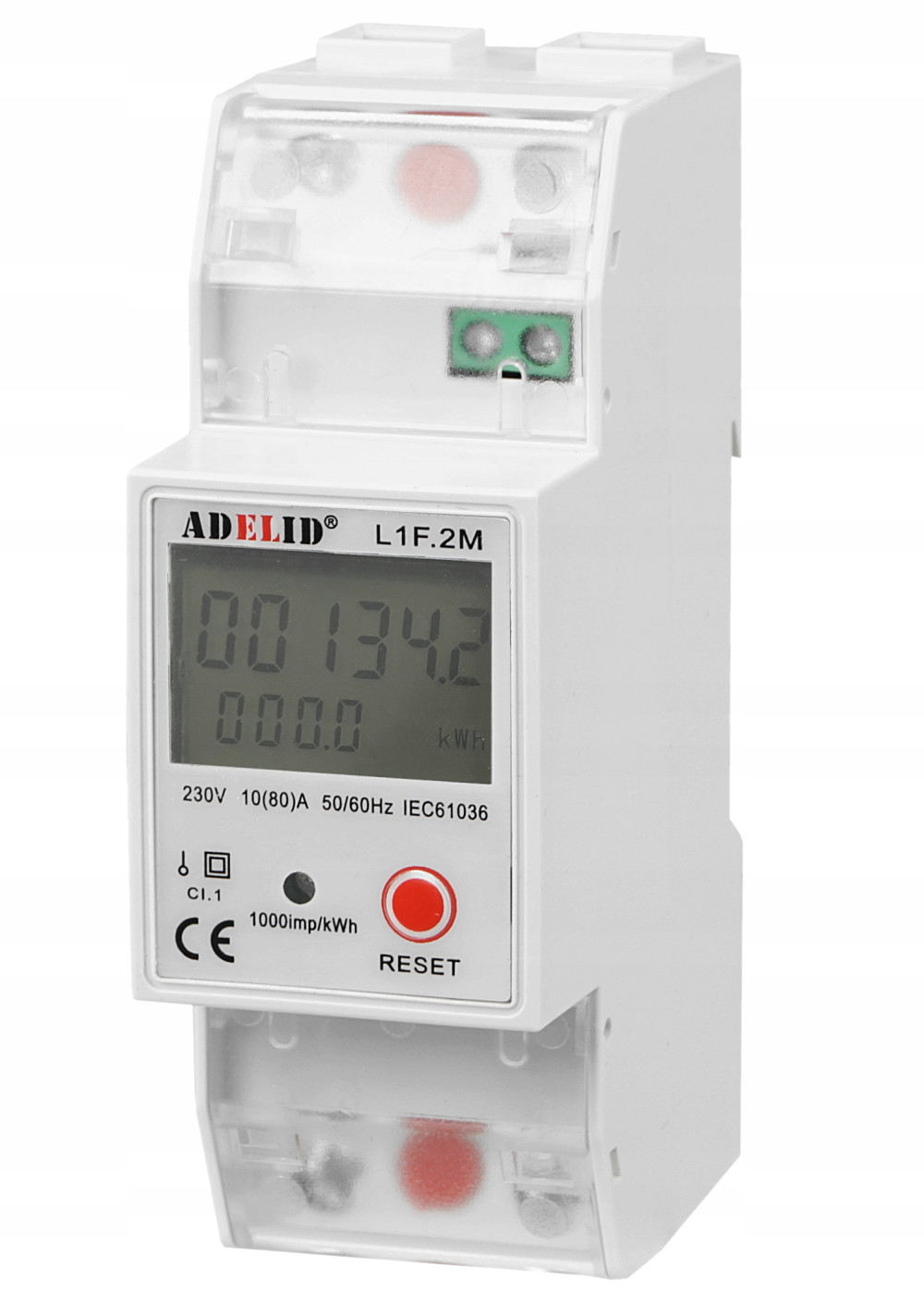

LICZNIK ENERGII ELEKTRYCZNEJ 1 FAZOWY 10(80)A LCD Z FUNKCJĄ RESETU

INDEKS: L1F.2M

Miernik poboru energii elektrycznej NA SZYNĘ DIN, 1-fazowy wyposażony w przycisk RESET.

Najważniejszymi cechami produktu są:

• szeroki zakres pomiaru ,


• wysoka dokładność, niezawodność,


• odporność na przeciążenia,


• posiada diodę impulsową.

Pobór energii jest bardzo niski.

Pomiar energii możliwy w długim okresie czasu, bez konieczności kalibracji.

Posiada wewnętrzne podłączenie dla pomiaru prądu i napięcia.

•
  Zasady pracy: Napięcie i natężenie prądu są próbkowane z odpowiednich obwodów i przekształcane w sygnał, który jest podawany do układu scalonego. Licznik posiada wyjście impulsowe do testowania, z szerokością impulsu: 80+20 ms.



• Aby zabezpieczyć miernik przed działaniem zewnętrznych czynników atmosferycznych, należy zamontować go w skrzynce.



• Dzięki wyposażeniu licznika w dodatkowe wyjście impulsowe, istnieje możliwość podłączenia urządzenia zliczającego.


• Wyposażony w możliwość resetowania wartości energii czynnej.

Po zaniknięciu napięcia licznik zapamiętuje odczyt.

Wyświetlacz wskazuje dwie wartości zużycia energii:

•
  górna - zużycie całkowite, wartość nieresetowalna


•
  dolna - zużycie tymczasowe, resetowalna przyciskiem.

Kasowanie odbywa się poprzez wciśnięcie i przytrzymanie przycisku kasowania do momentu wyzerowania wskazania, ok. 3s.

DANE TECHNICZNE:

• Prąd max: 80 A,



• Prąd bazowy: 10 A,



• Napięcie: 230V,



• Częstotliwość: 50/60Hz,



• Pobór mocy: <2W/10VA,



• Normalny zakres napięcia: 90%Un~110%Un,



• Graniczny zakres napięcia: 70%Un~120%Un



• Stopień ochrony: IP20,



• Klasa dokładności: 1,



• Częstotliwość impulsów: 1000imp/kWh,



• Wyświetlacz: podwójny LCD 5+1 wartość sumaryczna i 5+1 wartość resetowalna,



• Sygnalizacja impulsu: LED czerwona,



• użytkowania:  -25°C / +55°C,



• Wilgotność: <75%,



• Maksymalny przekrój przewodów: 35 mm,



• Montaż: szyna DIN 35 mm,



• Reset:3s,



• Zgodne z normą: IEC61036.


CERTYFIKAT CE

W ZESTAWIE INSTRUKCJA OBSŁUGI

WYMIARY LICZNIKA ORAZ SCHEMAT PODŁĄCZENIA

Dzięki wyposażeniu licznika w dodatkowe wyjście impulsowe, istnieje możliwość podłączenia urządzenia zliczającego.
