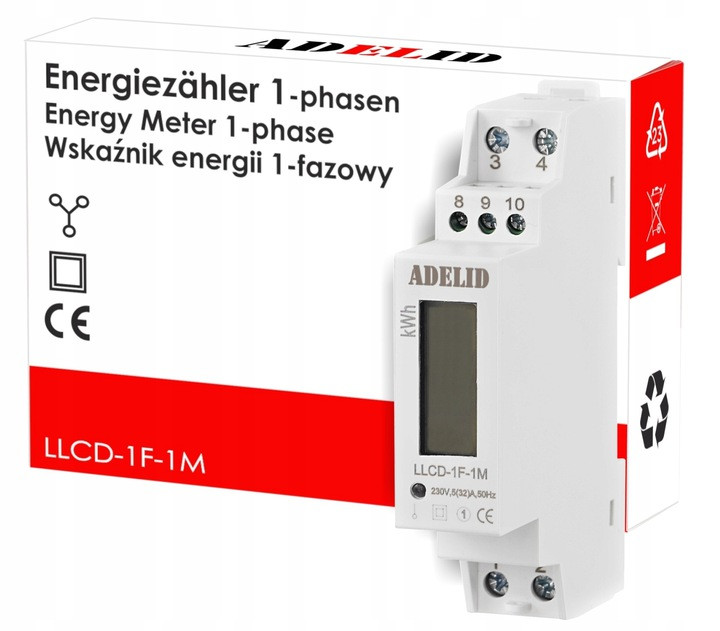

Nowy Licznik energii 1-fazowy 5(32)A 50/60Hz

Indeks: LLCD-1F-1M

LICZNIK JEDNOFAZOWY PODLICZNIK ENERGII PRĄDU 1-FAZ

✅ Licznik jednofazowy z wbudowanym wyświetlaczem LCD służy do pomiaru i monitorowania zużycia energii elektrycznej sieci jednofazowej w zastosowaniach komercyjnych i przemysłowych. Zmierzone zużycie energii wyświetlane jest w kWh.

✅ Wskaźnik z łatwością można zamontować w szafach elektrycznych lub podłączyć do zewnętrznego źródła zasilania. Pomiar energii przez długi czas, bez konieczności kalibracji. Posiada wewnętrzne podłączenie dla pomiaru prądu i napięcia.

✅ Dane techniczne:

• 1000imp/kWh prąd podstawowy: 5A,


• prąd maksymalny: 32A,


• konsumpcja:<2W/10VA,


• częstotliwość znamionowa: 50/60 Hz,


• międzynarodowa norma IEC 62053-21 (IEC61036),


• klasa dokładności: pierwsza,


• wyświetlacz: LCD 5+2,


• szerokość: 1 moduł,


• montaż: szyna modułowa TH-35,


• temperatura pracy: od -25 do +55 stopni Celsjusza,


• szczelność: IP20 (wraz z osłonami zacisków).

✅ Charakterystyka wyjścia impulsowego:

• 18~27V 27mA,


• długość impulsu: większy lub równy 30ms,


• (zgodnie z normą DIN43684)


• prąd podstawowy: 5A


• prąd maksymalny: 32A

Urządzenie przeznaczone do dokonywania wskazań w jednostkach metrycznych (kWh).

✅ Służy do bezpośredniego pomiaru mocy czynnej w układzie jednofazowym.

✅ Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Pobór energii w fazie sygnalizowany jest miganiem diody LED. Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest przez wyświetlacz LCD.

✅ Wymiary licznika: 64 x 94 x 18,3 [mm].

✅ Schemat połączeń:

• Przewód fazowy (L) - wejście: zacisk 1,


• Przewód fazowy (L) - wyjście: zacisk 2,


• Przewód neutralny (N): zacisk 4,3


• maksymalny przekrój przewodu: 4mm,


• nie należy zabezpieczać wyłącznikiem większym jak 32A.


• wyjście 8,9 - wyjścia impulsowe, które można wykorzystać do zdalnego odczytu zużycia.

✅ Urządzenie do dokonywania wskazań w jednostkach metrycznych (kWh), służy do bezpośredniego pomiaru mocy czynnej w układzie jednofazowym.

• Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej.


• Pobór energii w fazie sygnalizowany jest miganiem diody LED.


• Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest przez wyświetlacz LCD (5+2).
