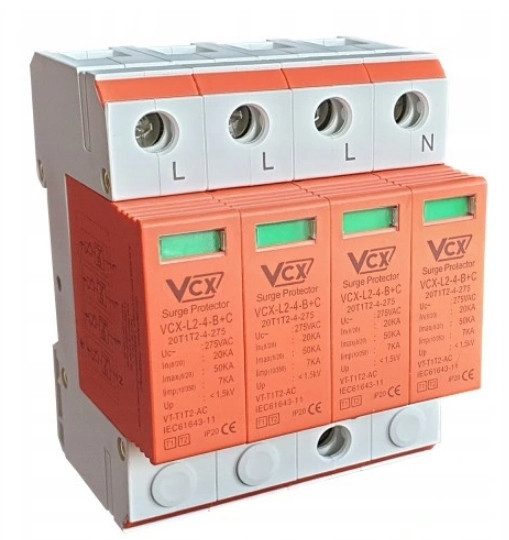

Ochronnik ogranicznik B+C T1+T2

Ochronnik ogranicznik B+C T1+T2

Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego. Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.

Ograniczniki trójfazowe zajmują cztery moduły w rozdzielnicy elektrycznej. Ochronnik typu „1+2” (dawnej klasy B+C) , zapewniają ochronę przed przepięciami atmosferycznymi, spowodowanymi uderzeniem pioruna w obiekty znajdujące się w sąsiedztwie linii napowietrznych lub bezpośrednio w linię nn w dużej odległości od miejsca zainstalowania ograniczników. Ponadto tego typu ograniczniki stanowią zabezpieczanie przed przepięciami łączeniowymi. Ograniczniki przepięć typu „1+2” instaluje się przed licznikiem, chroniąc tym samym układ pomiarowy.

Dane techniczne:

•
  Klasa ochronności: B+C (T1+T2)


•
  Rodzaj: 3-fazowy


•
  Liczba biegunów: 4


•
  Napięcie pracy ochronnika Uc: ~ 385V


•
  Prąd znamionowy ochronnika In: 30 kA


•
  Prąd maksymalny ochronnika Imax: 60 kA


•
  Prąd udarowy Iimp: 4 kA


•
  Napięciowy poziom ochrony Up: < 1,5 kV


•
  Szerokość w modułach 17,5mm: 4


•
  Zgodność z normą: IEC61643-1

Charakterystyka:

• wysoka jakość wykonania


• mała waga i gabaryt urządzenia


• licznik produkowany i testowany zgodnie z międzynarodowymi normami


• szeroki zakres pomiarowy


• wysoka dokładność


• niezawodność i odporność na przeciążenia


• niski pobór energii na poziomie < 2W


• trzy diody sygnalizują obecność każdej z faz

GRATIS PRÓBNIK NAPIĘCIA 220-250V 140mm
