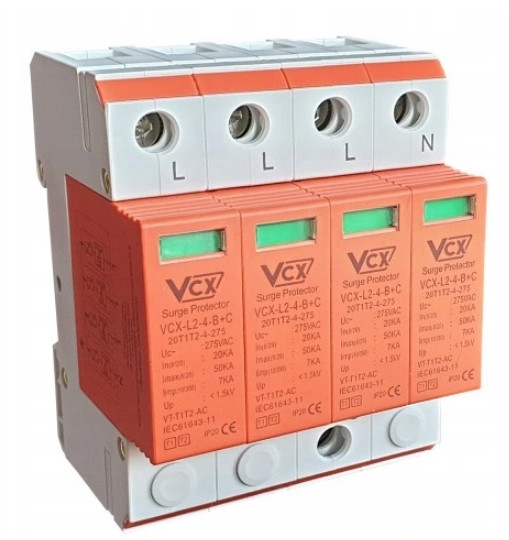

Ochronnik przeciwprzepięciowy 4-polowy, 3-fazowy, klasa B+C, 30-60 kA, do montażu na szynę TH35.

Nr katalogowy: OPX-4P-B+C

Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego.

Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.

Ograniczniki typu „1+2” (dawnej klasy B+C) zapewniają ochronę przed przepięciami atmosferycznymi, spowodowanymi uderzeniem pioruna w obiekty znajdujące się w sąsiedztwie linii napowietrznych lub bezpośrednio w linię nn, w dużej odległości od miejsca zainstalowania ograniczników. Ponadto tego typu ograniczniki stanowią zabezpieczanie przed przepięciami łączeniowymi. Ograniczniki przepięć typu „1+2” instaluje się przed licznikiem, chroniąc tym samym układ pomiarowy.

Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu nastęczego. Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.

Dane techniczne:

• Klasa ochrony: B+C (I+II),



• Ilość pól: 4,



• Prąd próbny In: 30kA,



• Prąd MAX Imax: 60kA,



• Iimp: 6kA,



• Uc: 385V,



• Up: <1,5kV,



• Temperatura pracy: -40°C - +80°C,



• Czas reakcji: <25 ns,



• Wilgotność pracy: 30% - 90%,



• Certyfikat CE, EN-61643-11


Warunki montażu i pracy:

• Wilgotność względna powietrza nie przekracza 95%,


• Nachylenie płaszczyzny pionowej ogranicznika nie powinna być większa niż 5°.


• Nie należy montować urządzenia w miejscu podatnym na wstrząsy i wibracje.


• Radzimy poddawać ograniczniki okresowej kontroli – co dwa lata ich użytkowania lub po każdym bezpośrednim wyładowaniu atmosferycznym.


• Ograniczniki przepięć wykorzystują połączenie przewodów miedzianych 6,0 ~ 25 mm 2;


• Instalacja na szynę TH35.

Podłączenie oraz montaż ochronnika przepięć OPX-4P-B+C

Ochronniki przepięć wyposażone są w wizualny wskaźnik działania:

• zielony – ochrona,


• czerwony – brak ochrony.

Wymiary urządzenia:
