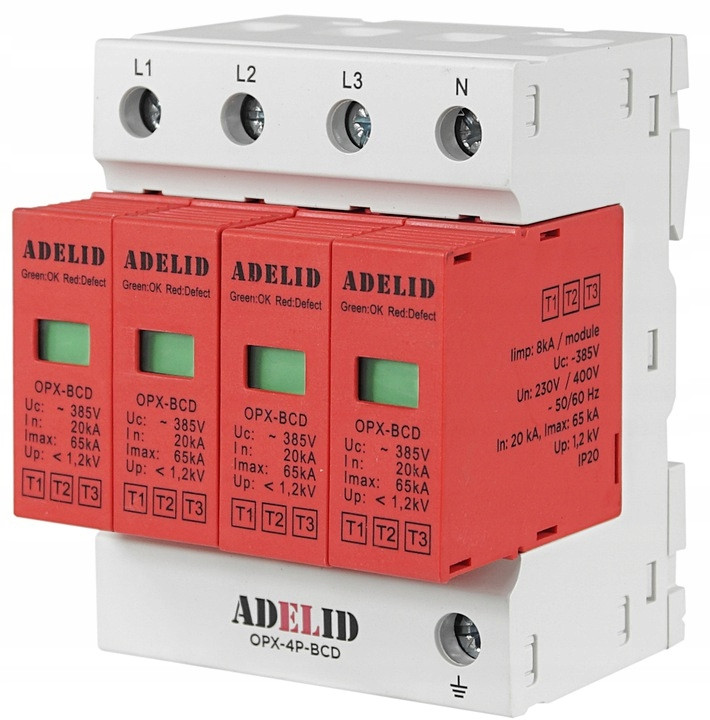

Ochronnik przeciwprzepięciowy 4-polowy, 3-fazowy, klasa B+C+D, 20-65 kA, do montażu na szynę TH35.

Nr katalogowy: OPX-4P-B+C+D

Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego.

Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.

Ochronniki przepięć klasy BCD

• dedykowane są do ochrony instalacji  urządzeń przed efektami działania przepięć oraz prądów piorunowych. Mogą być instalowane do sieci typu: TN, TNC, TNCS, TNS


• Spełniają wymagania z zakresu ochrony klasy I, II i III. Modułowe ochronniki  przepięć klasy BCD stosować należy do ochrony przez bezpośrednim działaniem zasadniczej części prądu piorunowego w przypadku każdego z obowiązujących poziomów ochrony odgromowej.


• Nie wymagają odstępu ochronnego pomiędzy sąsiednimi urządzeniami technicznymi a ochronnikiem.


• wyposażone są w wizualny wskaźnik działania (zielony – ochrona,  czerwony – brak ochrony)

Dane techniczne:

• Klasa ochrony: B+C+D (I+II+III),



• Ilość pól: 4,



• Prąd próbny In: 20kA,



• Prąd MAX Imax: 65kA,



• Iimp: 8kA,



• Uc: 385V,



• Up: <1,2kV,



• Temperatura pracy: -40°C - +80°C,



• Czas reakcji: <25 ns,



• Wilgotność pracy: 30% - 90%,



• Dobezpieczenie: 125A,



• Certyfikat CE, EN-61643-11


Warunki montażu i pracy:

• Wilgotność względna powietrza nie przekracza 95%,


• Nachylenie płaszczyzny pionowej ogranicznika nie powinna być większa niż 5°.


• Nie należy montować urządzenia w miejscu podatnym na wstrząsy i wibracje.


• Radzimy poddawać ograniczniki okresowej kontroli – co dwa lata ich użytkowania lub po każdym bezpośrednim wyładowaniu atmosferycznym.


• Ograniczniki przepięć wykorzystują połączenie przewodów miedzianych 6,0 ~ 25 mm 2;


• Instalacja na szynę TH35.

Podłączenie oraz montaż ochronnika przepięć OPX-4P-B+C+D:

Wymiary urządzenia:

Ochronniki przepięć wyposażone są w wizualny wskaźnik działania:

• zielony – ochrona,


• czerwony – brak ochrony.

Wymiary urządzenia:

NA INNYCH AUKCJACH DOSTĘPNE TAKŻE:

• OCHRONNIKI 1F 1P T1,T2,T1+T2,T1+T2+T3


•
  OCHRONNIKI 1F+N 2P T1,T2,T1+T2,T1+T2+T3



•
  OCHRONNIKI 3F+N 4P T1,T2,T1+T2,T1+T2+T3



• OCHRONNIKI 3F+N 4P T1+T2 12,5kA, 25kA


• OCHRONNIKI APV DC 2P 3P T2,T1+T2
