ZESTAW DO KOTŁA C.O.

Zestaw składający się ze sterownika Aramis i dmuchawy NWS-75. To idealny zestaw do Twojego tradycyjnego, zasypowego kotła c.o.

Cechy sterownika:

• pobór mocy tylko 2 W,


• prosto od producenta,


• produkt polski,


• solidna i trwała konstrukcja.

Cechy dmuchawy:

• fabrycznie podpięty przewód zasilający ze standardową wtyczką (komputerową) IEC,


• nie posiada śrub i uszczelki do kołnierza mocującego,


• wbudowana przepustnica powietrza (możliwość regulacji),


• standardowe mocowanie 13,5 x 9,5 cm.

_______________________________

BARDZO PROSTA OBSŁUGA!

Opis sterownika:

Sterownik ARAMIS  steruje pompą obiegową instalacji centralnego ogrzewania i wentylatorem nadmuchowym (z regulacją obrotów). Posiada funkcję przedmuchu – powyżej temperatury zadanej wentylator załączany jest co pewien czas. Posiada funkcję ustawiania pompy obiegowej instalacji centralnego ogrzewania. Gdy następuje wypalenie w kotle c.o. i temperatura spadnie ponizej 30 stopni nasepuje wyłaczenie wentylatora - funkcja oszczednościowa.

•
  funkcja przedmuchu – powyżej temperatury zadanej wentylator załączany jest co pewien czas ( sterownik sam dostosowuje czas przedmuchu, jak również między przedmuchami – funkcja ekonomiczna)


•
  funkcja ustawiania pompy obiegowej instalacji centralnego ogrzewania. Gdy następuje wypalenie w kotle c.o. i temperatura nie wzrasta przez 25 minut następuje wyłączenie wentylatora nadmuchowego – funkcja oszczędnościowa.


•
  PRZEDMUCH PRZERWA - wartość podana w minutach. Oznacza czas przerwy pomiędzy jednym przedmuchem a drugim. Dotyczy sytuacji, gdy temperatura na kotle osiągnie temperaturę żądaną.


•
  PRZEDMUCH PRACA - wartość podana w sekundach. Oznacza czas pracy wentylatora od jego załączenia do wyłączenia. Dotyczy sytuacji, gdy temperatura na kotle osiągnie temperaturę żądaną.


•
  OBROTY DMUCHAWY -  od 30 do 99 %. Sterownik zaprojektowany jest do współpracy z dmuchawą każdego typu.


•
  ALARM TEMPERATURY - jeśli temperatura pieca przekroczy wartość parametru, to sterownik przejdzie w tryb alarmowania.


•
  HISTEREZA - ten parametr oznacza różnice temperatur, dla których ma nastąpić wł. i wył. pompy


•
  POMPA C.O. - jeśli temp. pieca przekroczy zadaną wartość, zostanie uruchomiona pompa C.O. Wyłączenie nastąpi przy temp. niższej o histerezę.

Specyfikacja:

• Zasilenie / zakres napięcia znamionowego: 230V 50Hz



• Rodzaj zasilania: Prąd zmienny ~



• Obciążenie wyjścia dmuchawy: 1A



• Obciążenie wyjścia pompy: 1A



• Pobór mocy regulatora: 2W



• Zakres pomiaru temperatury: 0-99°C



• Zakres nastawu temperatury: 35-80°C



• Histereza: 0-5°C



• Temperatura załączania pompy: 25-70°C



• Znamionowe napięcie udarowe: 2500 V



• Stopień ochrony obudowy: IP20


Przewody podłączone do sterownika:

• Zasilanie


• Czujnik temperatury


• podłączenie Pompy (luźno zakończone przewody)


• Wentylator (tradycyjna wtyczka)


• Termik (dodatkowe zabezpieczenie)

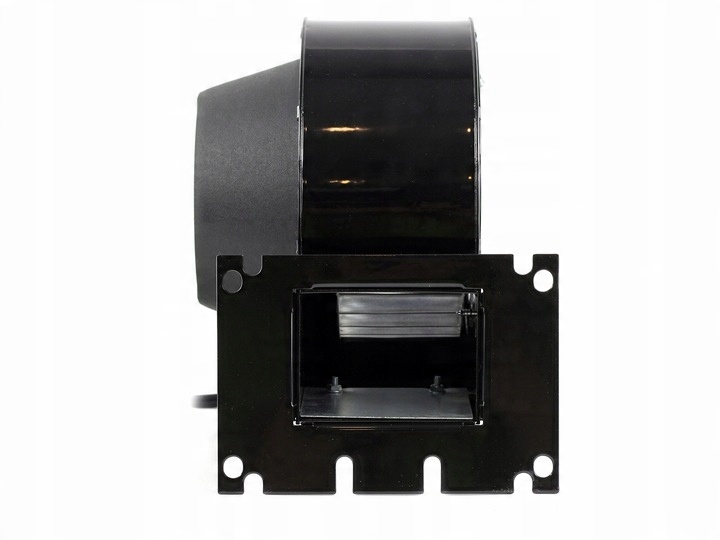

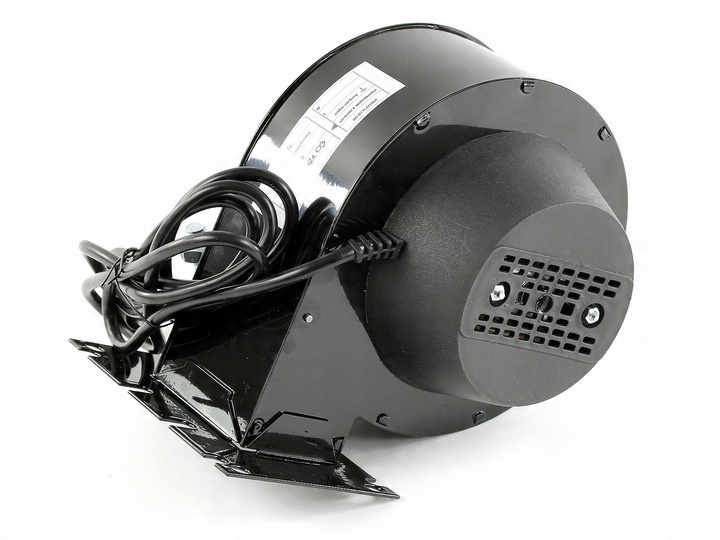

Opis dmuchawy:

Wentylator nadmuchowy NWS-75 stosuje się do kotłów C.O. na paliwa stałe. Stalowa obudowa wentylatora pokryta jest lakierem proszkowym. Silnik elektryczny przymocowany jest do obudowy wkrętami M4. Silnik przysłonięty jest osłoną wykonaną z tworzywa, która stanowi zabezpieczenie przed porażeniem. Turbinka metalowa wentylatora nadmuchowego jest zamocowana na wałku silnika elektrycznego. Podstawowym przeznaczeniem wentylatora nadmuchowego NWS-75 jest nadmuchiwanie powietrza do kotłów C.O. miałowych i węglowych do 45 kW.

Klapka (przepustnica) w standardzie!

Wentylator został wyposażony w przepustnicę powietrza (klapkę) zapobiegającą przeciąganiu powietrza przez wirnik w momencie gdy wentylator nie pracuje. Pomaga to utrzymać bardziej stabilną temperaturę na kotle. Klapka regulowana jest za pomocą dźwigni z dwiema nakrętkami. Opis regulacji znajduje się w instrukcji obsługi.

Specyfikacja:

• Zasilenie: 230 Volt [V]



• Wydajność: 170 m3/h



• Moc pobierania: 80 W



• Sprężenie: 240 Pa



• Waga: 2 kg


Wymiary podawane przez producenta:
