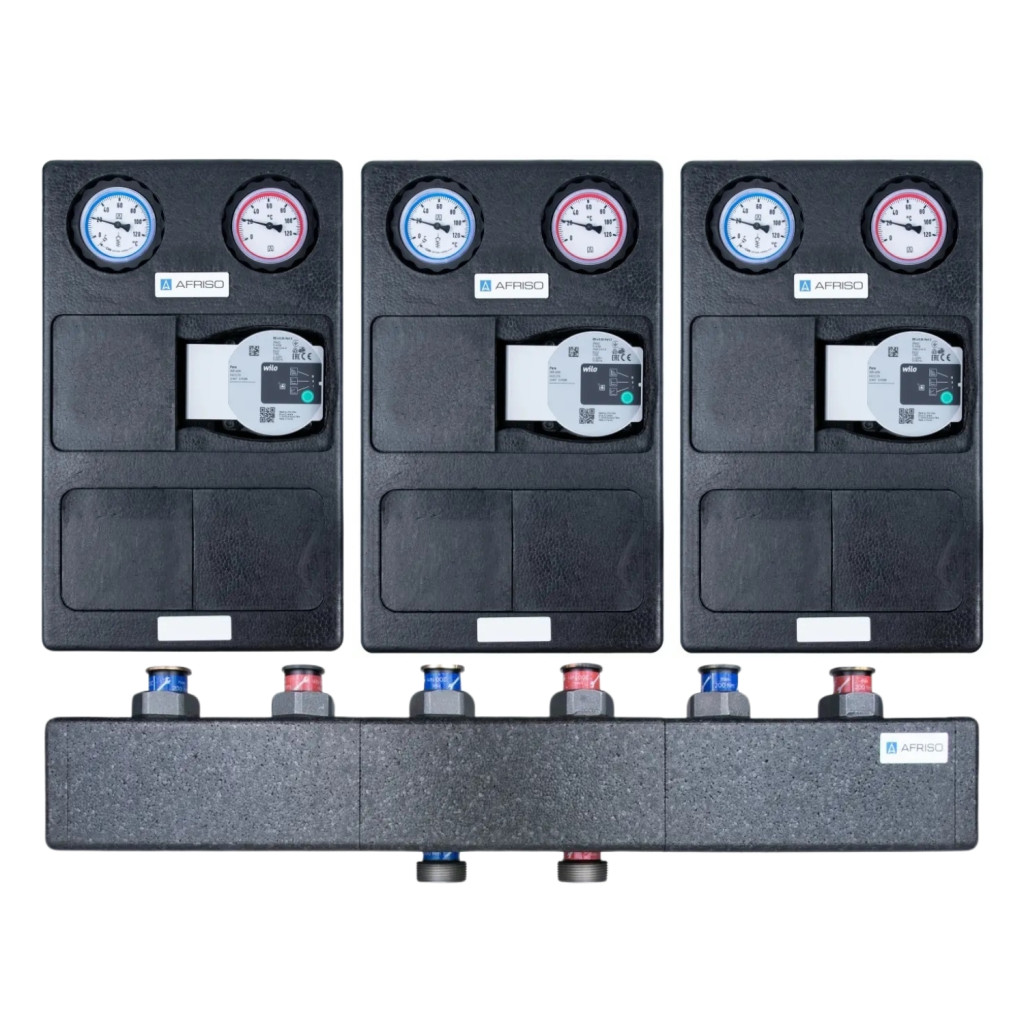

Rozdzielacz KSV 125-3 70 kW, dla 3 obiegów pompowych

3x Grupa pompowa PrimoTherm K 180-1 DN25, bez mieszania, pompa Wilo

Zastosowanie

• Stosowana w instalacjach grzewczych i chłodzących.


• Montowana na rozdzielaczu KSV, buforze ABT 160 lub jako niezależny element instalacji.


• Przeznaczona do przetłaczania medium w instalacji.

Opis

• Krótsza, bardziej kompaktowa wersja grup PrimoTherm.


• Wyposażona w niezbędne komponenty: termometry, zawór zwrotny, zawory odcinające na zasilaniu i powrocie, zawór odcinający przed pompą i izolację termiczną.


• Zainstalowana pompa Wilo Para SC 25/6.


• Przewody zasilający i powrotny można w prosty sposób zamienić miejscami.

Elementy dostawy

• Kołki montażowe.


• Tuleje zaciskowe na czujniki temperatury.


• Uszczelki do połączenia źródła ciepła.


• Naklejki do oznaczenia obiegu.

Dane techniczne

• zasilanie 230 V AC



• przyłącza od strony instalacji 2x GW G1"



• maksymalna temperatura medium 90°C



• pompa obiegowa Wilo Para SC 25/6



• maksymalne ciśnienie 10 bar



• przyłącza od strony rozdzielacza 2x G1½"



• Kvs grupy 6,2 m³/h



• rozstaw przyłączy do rozdzielacza 125 mm


Zastosowanie

• Stosowany w instalacjach grzewczych i chłodzących.


• Montowany na ścianie pomiędzy źródłem ciepła lub chłodu a grupami pompowymi.


• Przeznaczony do szybkiego i wygodnego podłączenia dwóch grup pompowych PrimoTherm do źródła ciepła.

Opis

• Trzy pary przyłączy zasilających i powrotnych obiegów pompowych.


• Przyłącza od strony instalacji dostosowane do grup pompowych PrimoTherm.


• Wyposażony w izolację termiczną.

Elementy dostawy

• Uchwyty do montażu naściennego.


• Kołki montażowe.


• Uszczelki do połączenia obiegów grzewczych.

Dane techniczne

• maksymalne ciśnienie 6 bar



• przyłącza od strony instalacji 6x nakrętka G1½"



• maksymalna temperatura medium 110°C



• przepływ max 3,0 m³/h



• przyłącza od strony źródła ciepła 2x G1½"
