KABINA LEKIERNICZA

DWIE KOMORY

12x5x5

Kabina lakiernicza jest podstawowym urządzeniem technologii napraw lakierniczych, umożliwiającym prowadzenie prac lakierniczych w warunkach bezpiecznych i komfortowych, jednocześnie minimalizując ich negatywny wpływ na najbliższe otoczenie oraz środowisko.

•
  Wymiary zewnętrzne: 12125x5150x5850 mm(L×W×H)


•
  Wymiary wewnętrzne: 12000x5000x5000 mm(L×W×H)


•
  Brama wjazdowa: 4000x4600 mm (cztery skrzydła)


•
  Drzwi serwisowe: 700x2000 mm


•
  Panele ścienne: 75 mm (pióro-wpust)


•
  Posadownie: wewnątrz/na zewnątrz


• (po uprzednim wykonaniu zadaszenia kabiny przez klienta we własnym zakresie)

SPECYFIKACJA:

Oświetlenie

Światła sufitowe:

• pod kątem 45 stopni


• 52 punkty światła LED - 14 paneli po 4 punktów światła

Dzięki zastosowaniu takiej ilości punków światła

i technologii oświetlenia o odpowiednim natężeniu i barwie, możliwa jest praca bez efektów cienia.

Światła boczne:

• 1200mm x 30mm x 26szt. x 40 W


• natężenie światła 1000 Lm.

Konstrukcja ścian kabiny lakierniczej

• Grubość 75mm


• Wypełnienie: poczwórnie prasowana wełna mineralna, technika ta zapewnia doskonałą izolacje, zarówno termiczną jak i akustyczną.


• Warstwy Zewnętrzne: Blacha zabezpieczona antykorozyjnie 0,5mm;


• Krycie wierzchnie: potrójna warstwa fabry akrylowej (RAL)


• Kolory standardowe: biały,czerwony,niebieski,pomarańczowy,szary (możliwość łączenia kolorów), pozostałe kolory z palety RAL dostępne w opcji za dopłatą.


• Panele w systemie pióro – wpust.


• Certyfikacja CE

Konstrukcja dachu kabiny

• Panele 50mm;


• Konstrukcja szkieletowa usztywniona, zapobiega wibracjom oraz


• efektowi pędu powietrza płynącego z kanału głównego nawiewu.

Podwójny dach:

• 1. Górna warstwa zewnętrzna


• 2. Wewnętrzna konstrukcja kratownica z filtrem sufitowym V600.


• (12 segmentów kratowych, w każdym segmencie jedna z krat


• ograniczająca przepływ)

Za dopłatą możliwość wypełnienia wełną mineralną (ocieplenie)​​

Konstrukcja szkieletowa usztywniona, zapobiega wibracjom oraz efektowi pędu powietrza płynącego z kanału głównego nawiewu.

System wymiany powietrza

System nawiewowy:

• Turbina strumieniowa 7,5kW  moc 15kW;


• Wydajność 60000m3/h;


• Ciśnienie statyczne: 800 Pa;


• Turbina obudowana, normy EN 60204-1;

System wyciągowy:

• Turbina strumieniowa 7,5kW  moc 15kW;


• Wydajność 60000m3/h;


• Ciśnienie statyczne: 800 Pa;


• Turbina obudowana, normy EN 60204-1;

Szacowany przepływ powietrza: 28 000 m3/h

System ogrzewania powietrza

Jednostopniowy Palnik olejowy Riello 40 G20 95-213 KW

• Sterowanie temperaturą: automatyczne


• Czas nagrzewania: 8-14min


• Konstrukcja trójdrożna podnosząca wydajność wymiennika;


• Flansza oraz kolano kominkowe - stal żaroodporna

Komunikacja w kabinie lakierniczej

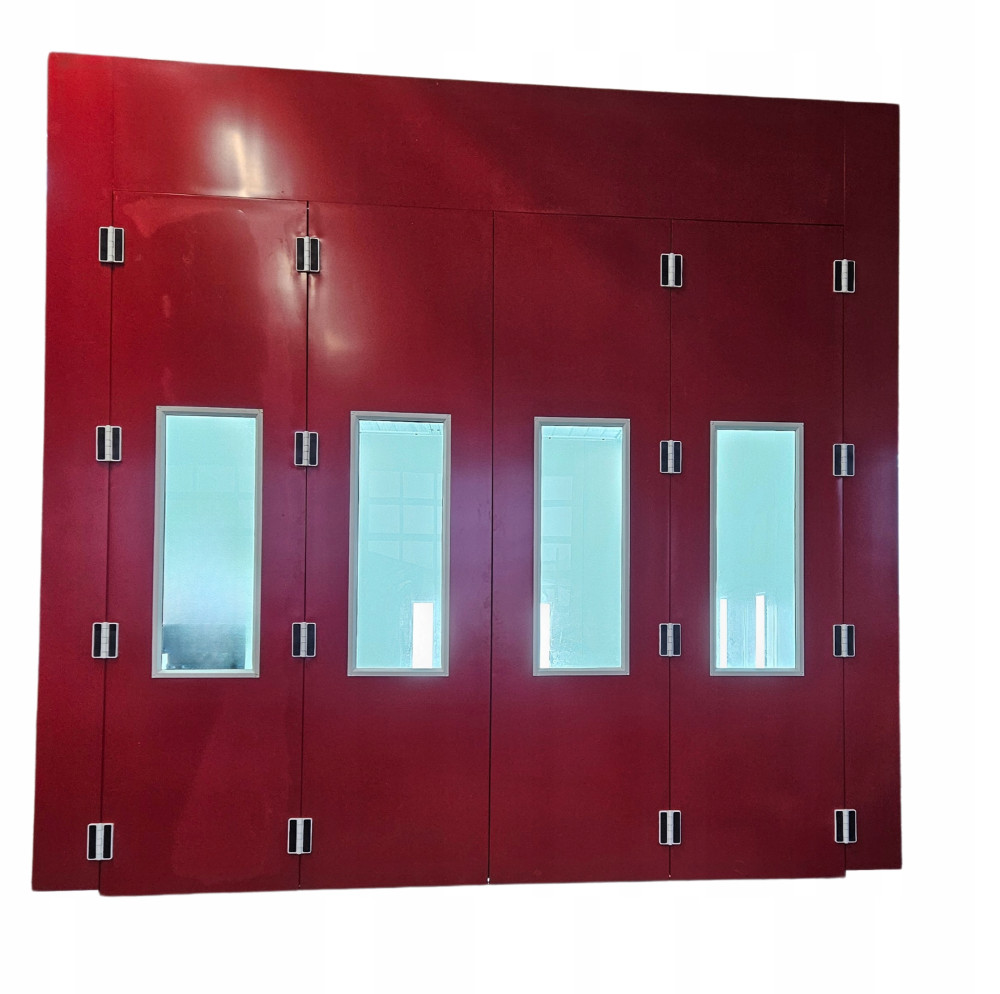

Drzwi główne

• Wymiary 4000x4600 mm;


• 4 skrzydłowy system drzwi;


• umieszczone na wzmocnionych zawiasach.

Drzwi serwisowe

• Dwa wejścia serwisowe.


• wymiary 700x2000 mm


• z zamkiem ciśnieniowym


• w przypadku zwiększenia ciśnienia w kabinie drzwi otworzą się automatycznie

Filtracja kabiny lakierniczej:

Czerpnia /dolot

• Filtr Wstępny w postaci filtra kieszeniowego: pozwala na zastosowanie ich w kabinach wyposaż onych w turbiny o mocy nawet 11kW i przepływie powietrza 41000m3/h bez ryzyka, że ciąg powietrza wyrwie filtr z ramki w czym pomaga także stabilna konstrukcja mocowania filtra.

Wylot

Filtr Sufitowy:

• Filtracja główna (wysokoprzepływowa).

Specyfikacja Filtra:

• Waga - 600g/m3;


• Grubość – 50 mm;


• Przepływ powietrza - 900m3/h;


• Opór początkowy - 30Pa;


• Opór końcowy - 450Pa;


• Skuteczność przechwytywania - 97%;


• Prędkość powietrza - 0,25m/s;


• Zatrzymanie pyłu - 650g/m3;


• Max. temp. - 100 C;


• Klasa filtracji (EN 779) - M5;


• Odporność na ogień (DIN 53438) – F1

FILTR WĘGLOWA

• Mata filtrująca uszlachetniona węglem aktywnym „ACTIVE CARBON”. Węgiel aktywny w swojej strukturze składa się z kanalików i dziurek. Tzw. mikroporów,. W przypadku absorbcji Lotnych Związków Organicznych cała powierzchnia kanalików stanowi miejsce gromadzenia się tych związków. Jest to efektywny sposób filtracji i nie wymaga dużego wkładu finansowego.

Specyfikacja techniczna:

• Waga - 600g/m3


• Grubość – 50 mm


• Przepływ powietrza - 900m3/h


• Opór początkowy -30Pa


• Opór końcowy - 450Pa


• Skuteczność przechwytywania - 97%


• Prędkość powietrza - 0,25m/s


• Zatrzymanie pyłu - 650g/m3 • Max. temp. - 100 C

Podstawa kabiny lakierniczej

• Konstrukcja krzyżowa wykonana ze stali ocynkowanej zapewnia stabilną podstawę pod system filtrujący "Paint Stop".


• Podłoga w pełni okratowana. Kraty wsuwane w celu łatwego wyciągania, kiedy zachodzi konieczność wymiany filtrów oraz czyszczenia podstawy kabiny.


• Konstrukcja wykazuje nośność 2,5 ton w 4 punktach podparcia.

Filtry podłogowe typu "PAINT STOP"

• Wychwytują i wiążą mgłę lakierniczą, która nie osiadła na lakierowanej powierzchni i spada na podłogę;


• Wykonane z ciętych i nieregularnie ułożonych włókien szklanych, zespolonych za pomocą niewielkiej ilości żywicy poliestrowej w strukturę przestrzenną, zaprojektowaną specjalnie do przechwytywania nadmiaru farby podczas produkcji i napraw.

​Specyfikacja filtr:

• Waga - 250g/m3;


• Grubość - 70-75 mm;


• Opór początkowy - 12Pa;


• Opór końcowy - 130Pa;


• Skuteczność przechwytywania - 95% Max. temp. - 180 C;


• Klasa filtracji (DIN24185 i EN 779) - G3;


• Kolor: Strona wlotowa powietrza - zielona;


• Stron wylotowa powietrza - biała

ABC Group

Na polskim rynku działamy już ponad 15 lat, czas ten pozwolił na wdrożenie wielu rozwiązań technicznych, budowę relacji oraz zaufania na wielu rynkach europejskich. Asortyment naszego przedsiębiorstwa obejmuje nie tylko profesjonalne kabiny w pełni przygotowane do powlekania elementów karoserii samochodowych, komponentów maszyn czy frontów meblowych, lecz również różnego rodzaju akcesoria usprawniające pracę. Oferujemy również nowoczesne wyposażenie lakierni: przemysłowe filtry węglowe, wstępne, sufitowe - skutecznie wyłapujące cząstki stałe i inne zanieczyszczenia, a także podłogowe typu "Paint Stop", umożliwiających wydajne przechwytywanie nadmiaru farby. Produkty te charakteryzują się wysoką trwałością i – w zależności od wybranego typu - wystarczają od 100 do nawet 1000 godzin intensywnej pracy.

Elementy dodatkowe do indywidualnej,

preferencyjnej (promocyjnej) wyceny i negocjacji*:

• Automatyczne Myjki do Pistoletów:


• 1) Do lakierów typu Solvent


• 2) Do lakierów wodnych


• Możliwość dołożenia klap ograniczających zamontowanych na kominie wyrzutowym;


• Możliwość wyprowadzenia Boxów poza obręb budynku; (Cena uzależniona od konstrukcji budynku i liczby


• dodatkowych wymaganych segmentów komina.


• Możliwość przeniesienia boxów z osprzętem na dach kabiny;


• Palnik gazowy Riello;


• Boxy ze stali nierdzewnej;


• Kraty Galwanizowane;


• Kompresor śrubowy


• Kurtyna wodna;


• Elementy dotykowe;


• Wersja kabiny w EX;
