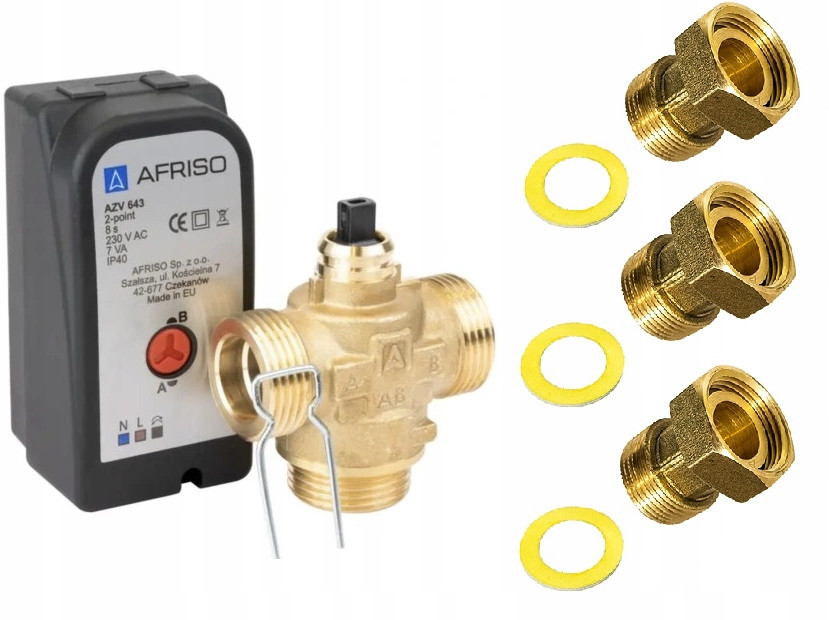

3 UTAS ZÓNA KAPCSOLÓSZELEP 1 hüvelykes AZV 643 DN20 + FELSZERELÉS KÉSZLET

ZAWÓR 3-DROGOWY STREFOWY PRZEŁĄCZAJĄCY 1 CAL AZV 643 DN20 +ŚRUBUNKI KOMPLET

✴️ OPIS

⏩ Zawory strefowe AZV zbudowane są z dwóch głównych elementów - zaworu oraz siłownika elektrycznego. Korpus zaworu wykonany jest z mosiądzu, natomiast elementy wewnętrzne z kompozytu PPS. Siłownik elektryczny posiada zabudowany przewód elektryczny długości 1 metra. Na siłowniku znajduje się wskaźnik położenia elementu wewnętrznego zaworu.

⏩ W zestawie komplet śrubunków (3 sztuki)

✴️ ZASTOSOWANIE

⏩ Zawory strefowe AZV przeznaczone są do instalacji wodnych centralnego ogrzewania lub klimatyzacyjnych jako elementy przełączające (zawory 3-drogowe) lub odcinające (zawory 2-drogowe). Zawory strefowe sterowane są sygnałem SPST i mogą być uruchamiane z dowolnego termostatu lub przełącznika.

⏩ DN: 20

⏩ Kvs: 8 m³/h

⏩ przyłącze: G1''

⏩ napięcie zasilania: 230 V AC

⏩ ciśnienie różnicowe: 0 ÷ 3 bar

⏩ przewód elektryczny: 1 m

⏩ czas otwarcia/zamknięcia siłownika: 8 sekund (obrót o kąt 60°)

⏩ temperatura medium: 5÷80°C - można rozszerzyć zakres do -15÷120°C stosując adapter Art.-Nr 16 100 00

⚠️ NAJWAŻNIEJSZE CECHY URZĄDZENIA

✔️ Wytrzymałość na mieszaninę wody i glikolu o jego maksymalnym stężeniu 50%

✔️ Prosty odczyt aktualnej pozycji zaworu dzięki wskaźnikowi na siłowniku

✔️ Łatwy demontaż siłownika bez użycia narzędzi, wystarczy wyjąć metalową klamrę blokującą

✔️ Możliwość ręcznego obrotu zwieradłem zaworu w przypadku awarii zasilania, (po uprzednim demontażu siłownika)

✔️Dzięki odpowiedniej budowie elementów wewnętrznych zaworów, wytrzymują one wysokie ciśnienia różnicowe oraz ograniczają ryzyko zablokowania zaworu po długim okresie przestoju w jednej pozycji, co zapewnia ich bezobsługowość

✔️ Możliwość zamówienia adaptera do zaworów, który rozszerza zakres stosowania do temperatury medium w zakresie -15°C ÷ 120°C (chwilowo 160°C)

⚙️ Przykładowy schemat ⚙️

⏩ Zawór 3-drogowy przełączający AZV może być sterowany regulatorem lub termostatem, którego czujnik umieszczony będzie w zasobniku.

⏩ W pierwszym wypadku zawór AZV będzie się przełączał na obieg grzejnikowy lub podgrzewanie wody w zasobniku w zależności do wybranego priorytetu na regulatorze.

⏩ W drugim może podgrzewać zasobnik jeśli temperatura wody w nim zgromadzonej spadnie poniżej tej ustawionej na termostacie.

✳️ GWARANCJA WYSOKIEJ JAKOŚCI - PRODUKT POLECANY WŚRÓD INSTALATORÓW

✅ Produkty sprawdzone i rekomendowane przez specjalistów.

A Oznaczone kolorami przewody

Przewód elektryczny zaworów strefowych AZV ma długość 1 metra i oznaczony jest kolorami, co zdecydowanie skraca i ułatwia montaż zaworów. Na obudowie siłownika znajduje się schemat podłączenia elektrycznego.

B Łatwy demontaż siłownika

Łatwiej jest zamontować zawór bez umieszczonego na nim siłownika. W tym celu należy wyjąć metalową klamrę blokującą i unieść siłownik. Po skończonym montażu, siłownik należy zamontować na powrót na zaworze. Dla ułatwienia pasuje on tylko w jednej pozycji. Łatwy demontaż siłownika upraszcza też ręczne sterowanie zaworem w przypadku awarii zasilania.

C Prosty odczyt aktualnej pozycji

Na siłowniku znajduje się wskaźnik, który określa aktualne położenie elementu wewnętrznego zaworu, co umożliwia stwierdzenie, w którym kierunku płynie medium w przypadku zaworów 3-drogowych lub czy zawór jest otwarty czy zamknięty w przypadku zaworów 2-drogowych.

D Wytrzymałość na wysokie ciśnienie różnicowe

Dzięki odpowiedniej budowie elementów wewnętrznych zaworów, wytrzymują one wysokie ciśnienie różnicowe (do 3 bar) oraz ograniczają ryzyko zablokowania zaworu po długim okresie przestoju w jednej pozycji, co zapewnia ich bezobsługowość.

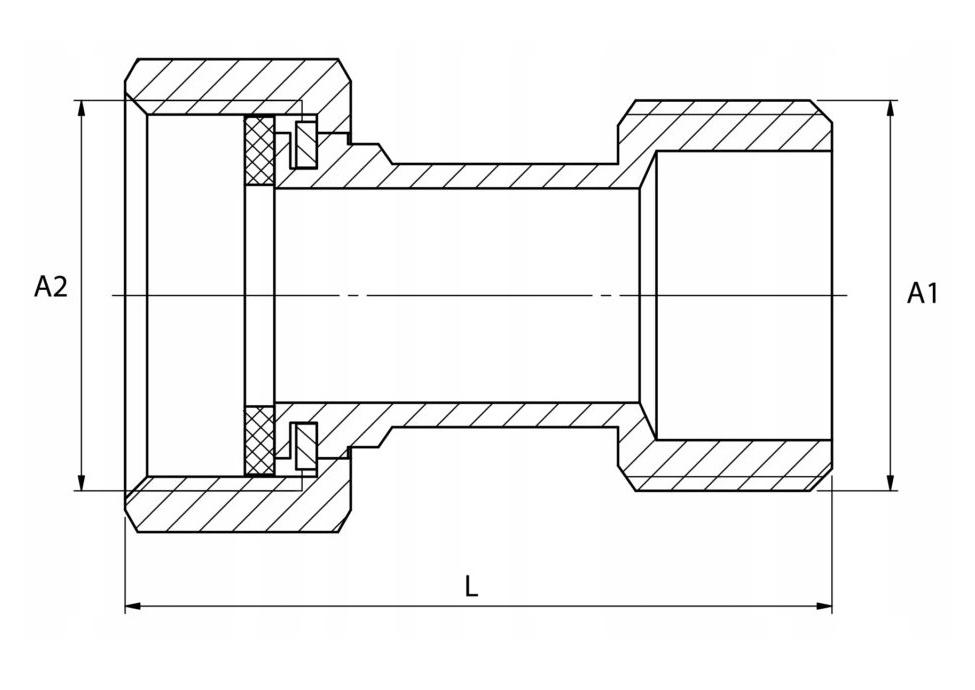

PÓŁŚRUBUNEK 1" DN25

Śrubunki i półśrubunki mosiężne należące do grupy złączek instalacyjnych przeznaczonych do instalacji wodociągowej i centralnego ogrzewania w budynkach. Wyposażone w gwint typu G.

Dane Techniczne:

L - 51,1

A1/A2 -  G 1 B, G 1
