DOMOFON TRÓJRODZINNY BERNSTEIN ADS-23RU

- obsługa 2 wejść (furtka i brama)

- niebieskie podświetlenie przycisków wywołania

- czytnik zbliżeniowy

- 3 głośnomówiące unifony w kolorze czarnym

- natynkowy montaż kasety zewnętrznej

- zasilacz DIN 12V 4,5A

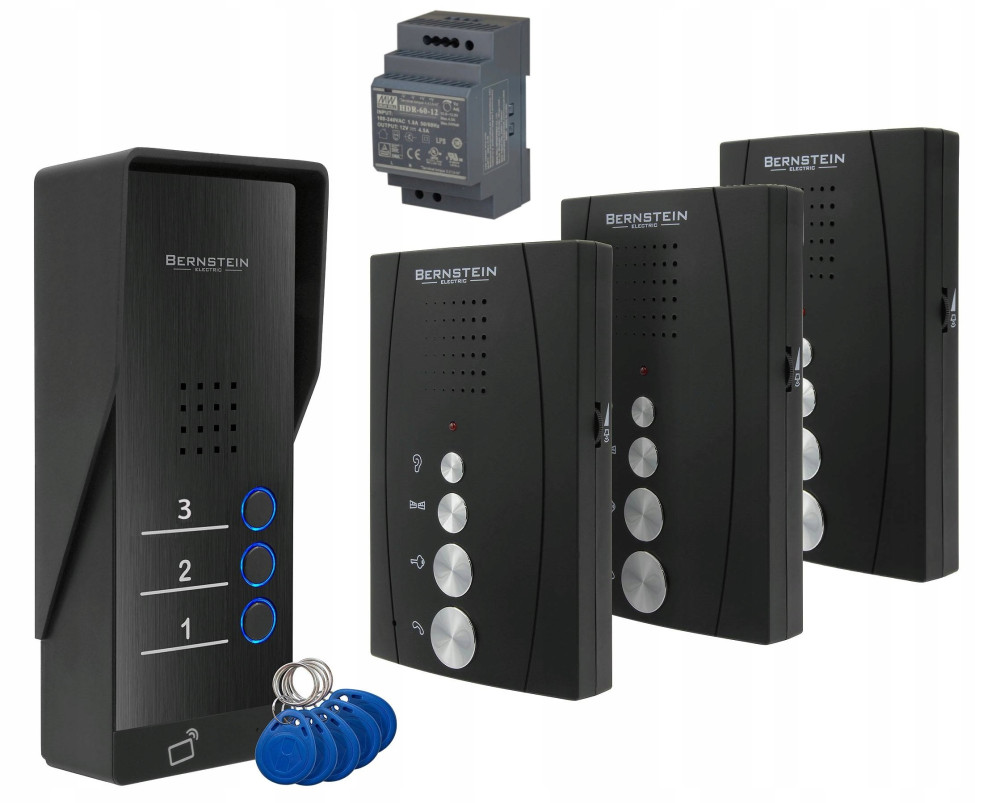

Trójrodzinny domofon wyposażony jest w 3 czarne unifony, czarną kasetę zewnętrzną oraz  zasilacz DIN DC 12V 4,5A.

Głośnomówiący unifon umożliwia obsługę dwóch wejść poprzez bezpośrednie sterowanie ryglem elektromagnetycznym i automatem bramy wjazdowej.

Trójlokatorska stacja bramowa przeznaczona jest do montażu natynkowego. Aluminiowa obudowa kasety w połączeniu z daszkiem ochronnym zapewnia jej odporność na niekorzystne warunki atmosferyczne.

Czytnik zbliżeniowy umożliwia otwarcie furtki przy wykorzystaniu breloków pracujących w standardzie Unique 125 kHz.

KONSUMENCKI LIDER JAKOŚCI 2023

W 2023 roku wideodomofony "Eura" zostały wyróżnione złotym godłem Konsumencki Lider Jakości w kategorii "Wideodomofony i domofony".

Konsumencki Lider Jakości 2023 to podsumowanie ogólnopolskich badań konsumenckich przeprowadzonych w tym roku na próbie ponad 15 tysięcy konsumentów jednoznacznie identyfikujących liderów jakości w kilkuset kategoriach asortymentowych.

Dostępność produktu, poziom ceny, design opakowania – różne aspekty decydują o sukcesie produktu czy usługi – Konsumencki Lider Jakości 2023 to ogólnopolski program mający na celu wyłonienie najlepiej ocenianych jakościowo marek i firm dostępnych oraz funkcjonujących na polskim rynku.

UNIFON

Głośnomówiący unifon umożliwia obsługę dwóch wejść poprzez bezpośrednie sterowanie ryglem elektromagnetycznym. Ponadto wyposażony jest w funkcję regulacji głośności rozmowy oraz przycisk dyskretnego podsłuchu otoczenia modułu zewnętrznego.

SPECYFIKACJA TECHNICZNA:

• Napięcie zasilania: 12 V DC



• Pobór mocy - czuwanie / praca: 0,2 W / 2 W



• Ilość przewodów łączących: 4



• Ilość obsługiwanych wyjść: 2



• Rodzaj komunikacji: Przewodowa



• Ilość melodii gongu: 1



• Głośnomówiący: Tak



• Materiał obudowy: Stop aluminium, tworzywo sztuczne



• Napięcie wyjściowe dla rygla elektromagnetycznego: 12 V DC (wyjście na bramę)



• Temperaturowy zakres pracy: 0ºC ~ +55ºC



• Wymiary (W x SZ x G): 137 x 89 x 23 mm



• Waga netto unifonu: 160 g


STACJA BRAMOWA

Czarna, trójlokatorska stacja bramowa domofonu przeznaczona jest do monatażu natynkowego. Wykonana ze stopu aluminium i zabezpieczona dodatkowym daszkiem gwarantuje odporność na niekorzystne warunki atmosferyczne.

Niebieskie podświetlenie zapewnia dobrą widoczność przycisków wywołania nawet po zmroku.

Czytnik zbliżeniowy umożliwia otwarcie furtki przy wykorzystaniu breloków pracujących w standardzie Unique 125 kHz.

SPECYFIKACJA TECHNICZNA:

• Napięcie wyjściowe dla rygla elektromagnetycznego: 12 V DC, 350mA



• Rodzaj komunikacji: Przewodowa



• Maks. liczba lokatorów: 3



• Materiał obudowy: Stop aluminium



• Sposób montażu: Natynkowy



• Daszek ochronny: Tak



• Współczynnik ochrony: IP44



• Temperaturowy zakres pracy kasety: -18ºC ~ +45ºC



• Wymiary  (W x SZ x G): 198 x 82 x 52 mm



• Waga netto kasety: 570 g


SKŁAD ZESTAWU:

• 3x Czarny unifon


• 1x Stacja bramowa z czytnikiem zbliżeniowym


• 1x Szablon montażowy stacji bramowej


• 1x Zestaw śrub i kołków montażowych


• 3x Zasilacz sieciowy DC 12V


• 1x Brelok kodujący (zielony)


• 1x Brelok kasujący (czerwony)


• 5x Brelok użytkownika

VIDEO-INSTRUKCJA PODŁĄCZENIA I OBSŁUGI

Link do filmu z przeglądem funkcji i schematem podłączenia:

https://www.youtube.com/watch?v=GWiXOK50lrY

Spis treści:

• 00:03 - unboxing


• 00:26 - podłączenie przewodów komunikacyjnych (Unifon 1)


• 1:29 - zworka


• 1:54 - podłączenie drugiego unifonu


• 2:30 - podłączenie zasilania unifonów


• 2:44 - rygiel elektromagnetyczny / przycisk Exit


• 2:57 - podłączenie zasilania kasety zewnętrznej


• 3:12 - testowanie podłączonego zestawu

SCHEMAT POŁĄCZENIOWY

LEGENDA:

1. Adapter sieciowy DC 12V


2. Unifon (lokal 1)


3. Unifon (lokal 2)


4. Automat bramowy


5. Stacja bramowa


6. Terminal połączeniowy stacji bramowej


7. Przycisk opuszczenia posesji (przycisk "Exit")


8. Elektrozaczep

NAJCZĘŚCIEJ ZADAWANE PYTANIA i ODPOWIEDZI

1. Jaki przewód muszę zastosować do połączenia unifonu z kasetą zewnętrzną?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 4x2 x0,5mm2


• do 50m - zalecany przewód XzTKMXpw 4x2 x0,8mm2

2. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z ryglem (elektrozaczepem)?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

3. Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP44, dzięki czemu może być narażone na czynniki atmosferyczne.

5. Czy mogę zastosować zasilacz na szynę DIN?

Tak, zalecany zasilacz powinien charakteryzować się napięciem DC 12V oraz mocą nie mniejsza niż 2A.
