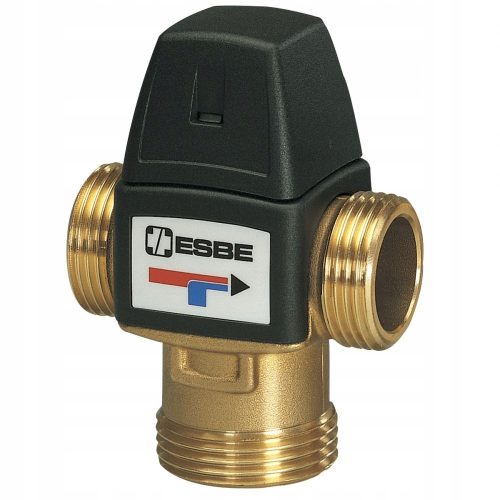

Zawór mieszający termostatyczny gwint zewnętrzny 1" 30-70°C Esbe VTA322 31103200

Termostatyczny zawór mieszający ESBE seria VTA322 zapewnia wysoką przepustowość i dobrą funkcjonalność w zastosowaniach uniwersalnych, takich jak instalacje ciepłej wody użytkowej z układem cyrkulacji ciepłej wody (lub bez).

• rozwiązanie chroniące przed oparzeniami i bakteriami Legionella.


• precyzja regulacji.


• odpowiednie do układów z cyrkulacją ciepłej wody użytkowej.

PARAMETRY TECHNICZNE

• Nr artykułu: 31103200


• Nazwa: VTA322


• Zakres temperatur: 30-70°C


• Kvs: 1,6


• Przyłącze: gwint zewnętrzny 1"

MEDIA

Zawory te nadają się do eksploatacji z następującymi rodzajami mediów:

• woda pitna/ciepła woda użytkowa


• instalacje zamknięte


• woda z dodatkiem zapobiegającym zamarzaniu (zawartość glikolu ? 50% mieszaniny)

OBSŁUGA

Seria VTA322 to najlepszy wybór dla instalacji ciepłej wody użytkowej wymagających zabezpieczenia przed oparzeniem* na linii tam, gdzie na bateriach zainstalowano dodatkowe urządzenia do regulacji temperatury. Tę serię zaworów można także stosować w instalacjach ciepłej wody użytkowej wyposażonych w układ cyrkulacji ciepłej wody.

FUNKCJA

Asymetryczny model przepływu. Ochrona przed oparzeniem *

* Ochrona przed oparzeniem oznacza, że w przypadku awarii dopływu wody zimnej automatycznie zostaje zablokowany dopływ wody ciepłej.

WYMIARY:

• A: 70 mm


• B: 42 mm


• C: 52 mm


• D: 46 mm


• E: G 1"


• 1: ciepła


• 2: zimna


• 3: mieszana

Dane techniczne:

• Maksymalne ciśnienie statyczne: PN 10


• Ciśnienie robocze: 1,0 MPa = 10 bar


• Maksymalne ciśnienie różnicowe, Mieszanie: 0,3 MPa = 3 bar


• Stabilność temperatury: VTA322: ±2 °C (ma zastosowanie przy niezmiennym ciśnieniu zasilającej wody zimnej i ciepłej, minimalna prędkość przepływu 4 l/min. Minimalna różnica temperatur między wpływającą ciepłą wodą a wypływającą wodą zmieszaną 10°C.)

Zgodność z normami:

• Temperatura medium, maksymalna: +95 °C


• Przyłącza, Gwint wewnętrzny (Rp): EN 10226-1


• Przyłącza, Gwint zewnętrzny (G): ISO 228/1


• Przyłącza, Gwint zewnętrzny (R): EN 10226-1


• Przyłącza, Złączki zaciskowe (CPF): EN 1254-2


• Materiał, Korpus zaworu oraz inne części metalowe w kontakcie z płynnym medium: Mosiądz odporny na odcynkowanie, DZR
